تکنیک‌های عیب‌یابی و تعمیر تابلو برق

ابن روزها تجهیزات الکتریکی عموما استفاده زیادی داشته و علاوه بر آن، دارای قیمت بالایی نیز هستند. نوساناتی که در برق شهری وجود دارد و قطع و وصل شدن برق ممکن است به این وسایل ایراداتی را وارد کرده و حتی باعث شود که به صورت کامل از کار افتاده و بسوزند. به دلیل سختی که در جایگزین کردن این ابزار و وسایل وجود دارد، عموما از محافظ‌هایی برای جلوگیری از سوختن آن‌ها استفاده می‌شود.

تابلو برق یکی از همین محافظ‌ها است. در واقع تابلو برق‌ها جعبه‌هایی هستند که تجهیزات مختلف را در خود جا می‌دهند و امکان دسترسی را از افراد غیر متخصص می‌گیرند. هم‌چنین کمک خواهند کرد تا راحت‌تر به تمامی وسایل مورد نیاز دسترسی داشته باشید.

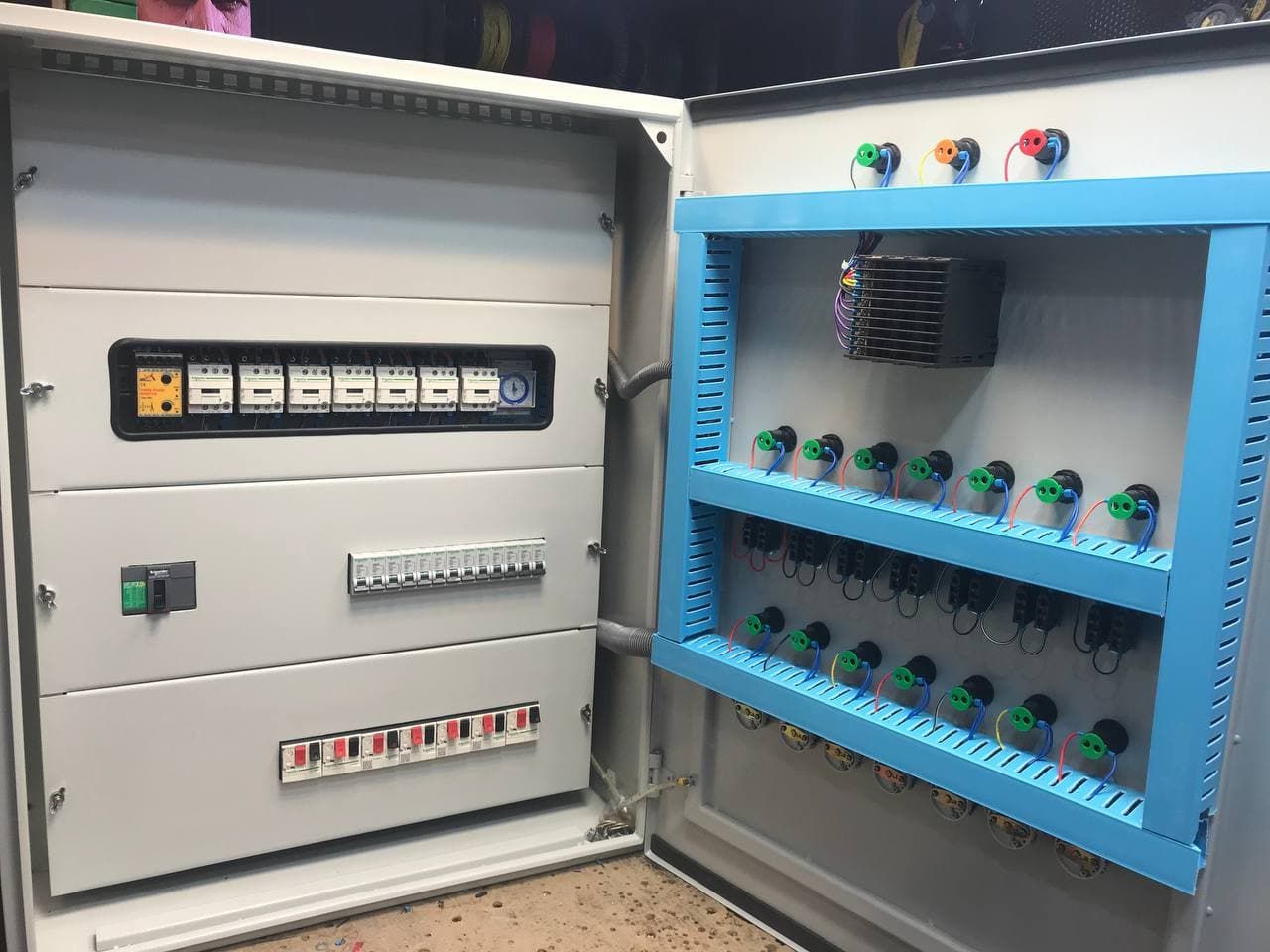

تابلو برق

به همین دلیل باید نسبت به هرگونه ایرادی در تابلوهای برق حساس بود چراکه در صورت بروز خطا در آن، تمامی وسایل دیگر نیز به خطر می‌افتند. در این مطلب تصمیم داریم تا در رابطه با عیب یابی و تعمیر تابلو برق با شما صحبت کنیم. با ما همراه باشید.

نشانه‌های خراب بودن تابلو برق چیست؟

قبل از اینکه بخواهیم هر کاری برای تعمیر تابلوهای برق انجام دهیم باید با نشانه‌های خرابی آن آشنا باشیم. از جمله نشانه‌های خرابی تابلو برق، می‌توان به موارد زیر اشاره نمود:

  1. بالا زدن دائمی کلیدهای مینیاتوری
  2. ریست نشدن کلیدها
  3. داغ شدن کلیدها و کابل های برق
  4. خروج بوی دود و یا سوختگی از تابلو برق
  5. ذوب شدن و یا آتش گرفتن کابل های داخل تابلو برق
  6. شنیدن صدایی شبیه به سرخ شدن از داخل تابلو برق

در چه صورت ممکن است که تابلو برق دچار مشکل شود؟

تابلو برق‌ها دارای انواع مختلفی مانند تابلو برق ساختمانی هستند که هر کدام از آن‌ها دلایل مخصوص به خود را برای خرابی دارند. عموما تمامی آن‌ها زمانی که داغ می‌کنند نشانه از یک مشکل جدی دارند که ممکن است دلیل آن هر یک از موارد زیر باشد:

اتصالات داخل تابلو برق شل هستند

زمانی که شما اتصالات را به خوبی چک نکنید و از محکم بودن آن‌ها مطمئن نشوید، ممکن است شل بودن یکی از اتصالات باعث ایجاد مقاوت در محل اتصال و افزایش لحظه به لحظه آن شود. این مقاومت دما را افزایش می‌دهد و ممکن است باعث ایجاد آتش سوزی شود.

بار در تابلو برق متعادل نباشد

بر اساس این نوشته از پرشین تکنیک زمانی که شخصی قصد ساخت و طراحی تابلو برق را داشته باشد باید به این نکته توجه کند که بار به صورت کاملا متعادل تقسیم شود. در صورتی که به این نکته توجه نشود، دما زیاد شده و خطر بزرگی ایجاد خواهد شد.

ممکن است بر روی تابلو برق اضافه بار وجود داشته باشد

در صورتی که میزان مصرف شما از تابلو برق بیشتر از آمپر مجاز باشد، ممکن است اوور لود یا اضافه بار اتفاق بیوفتد. برای اینکه از این موضوع جلوگیری کنید باید از رله‌های محافظتی و بیمتال استفاده نمایید.

تابلو برق چیست؟

دو یا چندین کابلشو روی یکدیگر قرار گرفته باشند

اگر تعداد خروجی برای انشعاب از شینه تابلو برق بیش از اندازه زیاد باشد، ممکن است این اتفاق رخ دهد و کابلشوها روی یکدیگر قرار بگیرند. در این صورت سطح تماس کاهش پیدا می‌کند و نتیجه آن داغ شدن تابلو برق خواهد بود.

اگر از کابلشوی بیمتال استفاده نکرده باشید

زمانی که شخصی یک تابلو برق را طرحی کرده و شروع به ساخت آن می‌نماید، باید برای کابل مسی از کابلشوی مسی و برای کابل آلومینیومی از کابلشوی آلومینیومی استفاده نماید. حالا اگر جنس هادی باشد و محل اتصال متفاوت از آن باشد، باید از کابلشوی بیمتال استفاده نمود تا از خوردگی جلوگیری شود. در غیر این صورت، خوردگی باعث داغ شدن مدار و تجهیزات خواهد شد.

در صورتی که پس از بررسی تابلو برق خود با هیچ کدام از این موارد روبه‌رو نشدید، ممکن است عوتمل دیگری مانند نفوذ رطوبت، سوختن سیم‌ها و یا حتی عوامل طبیعی مانند رعد و برق در این مشکلات دخیل باشند.

عیب یابی و تعمیر تابلو برق

همانطور که گفتیم تابلو برق دربرگیرنده قسمت‌های مختلف تجهیزات الکتریکی است تا در صورت نیاز از آن‌ها نگهداری و محافظت نماید. داخل این جعبه قطعات مختلفی نظیر کلید مینیاتوری، مدارهای برقی، کنترل کننده، هشدار دهنده، کنتاکتور و ... وجود دارد.

در رابطه با مدارهای برقی تابلو برق باید به نکته مهمی اشاره نمود. هر یک از این مدارها قسمت خاصی از ساختمان را کنترل می‌کنند. این قسمت‌های مختلف می‌تواند مشاعات، آسانسور، موتورخانه و ... باشد.

یکی از مهم‌ترین اجزایی که در تابلو برق وجود دارد و هنگان عیب یابی آن باید به صورت ویژه به آن توجه نمایید، کلید قطع کننده مدار است. در قسمت بالایی تابلو برق کلیدی بزرگ نصب شده است که وظیفه قطع کردن مدار را برعهده دارد یا اصطلاحا مدارشکن می‌باشد. در صورتی که این دکمه خراب شود، یکی از بدترین خرابی‌های تابلو برق اتفاق خواهد افتاد.

مدارشکن دارای ظرفیت مشخصی می‌باشد که گاهی ممکن است بیش از این ظرفیت جریان ورودی به آن وارد شود. این اتفاق در کلید دمای زیادی ایجاد خواهد کرد و این افزیش دما باعث فعال شدن دکمه و قطع کلی جریان برق خواهد شد.

خرابی کلید مدار شکن ممکن است دلایل زیادی داشته باشد ولی هرچه ساختمان شما قدیمی‌تر باشد، احتمال خرابی مدار شکن بیشتر خواهد شد. در حالت کلی سلامت مدارشکن ارتباط زیادی با طول عمر تابلو برق خواهد داشت.

نکاتی که باید در عیب یابی تابلو برق به آن‌ها توجه نمایید

در حالت کلی بهتر است عیب یابی تابلو برق را به افراد حرفه‌ای در این زمینه بسپارید چراکه کار کردن با این وسیله علاوه بر سخت بودن آن، فوق العاده خطرناک می‌باشد و ممکن است برای شما دردسرهای زیادی را ایجاد نماید.

علاوه بر آن در هنگام عیب یابی تابلو برق حتما به موارد زیر دقت نمایید:

  1. ابتدا کنتور را بررسی نمایید تا از کار کردن آن اطمینان حصل نمایید.
  2. برای آسیب یابی، کابل‌های ورودی به ساختمان را به صورت دقیق بررسی و چک نمایید.
  3. بررسی سیستم زمین
  4. بررسی تابلو برق از نظر ساییدگی و پارگی
  5. بررسی شلوغی پانل
  6. رفع کردن مشکلات سیم کشی
  7. حفاظت از ولتاژ بر روی پانل و لوازم خانگی

تابلو برق چیست؟ انواع آن و عملکرد هرکدام را بیشتر بشناسید

تابلو برق یکی از مهم‌ترین و اصلی‌ترین تجهیزاتی است که استفاده از آن امکانات و مزیت‌های مختلفی را به همراه دارد. شما با استفاده از تابلو برق می‌توانید کنترل و حفاظت مطمین و مناسبی از تجهیزات مختلف داشته باشید و همچنین با بهره گیری از آن هزینه‌ها را نیز تا حدود زیادی کاهش دهید. تابلو برق جزو تجهیزات حساس به حساب می‌آید و از این رو برای خرید آن باید یک فروشگاه معتبر و مجهز را انتخاب کنید. فروشگاه‌های مختلفی در این زمینه وجود دارند که در بین آن‌ها برخی از فروشگاه‌ها با توجه به رضایت بالای مشتری‌ها و کیفیت بالای محصولات آوازه‌ی بیشتری دارند. به عنوان مثال پرشین تکنیک یکی از برتر‌ترین و معروف‌ترین‌ فروشگاه‌هایی است که در این زمینه فعالیت می‌کند.

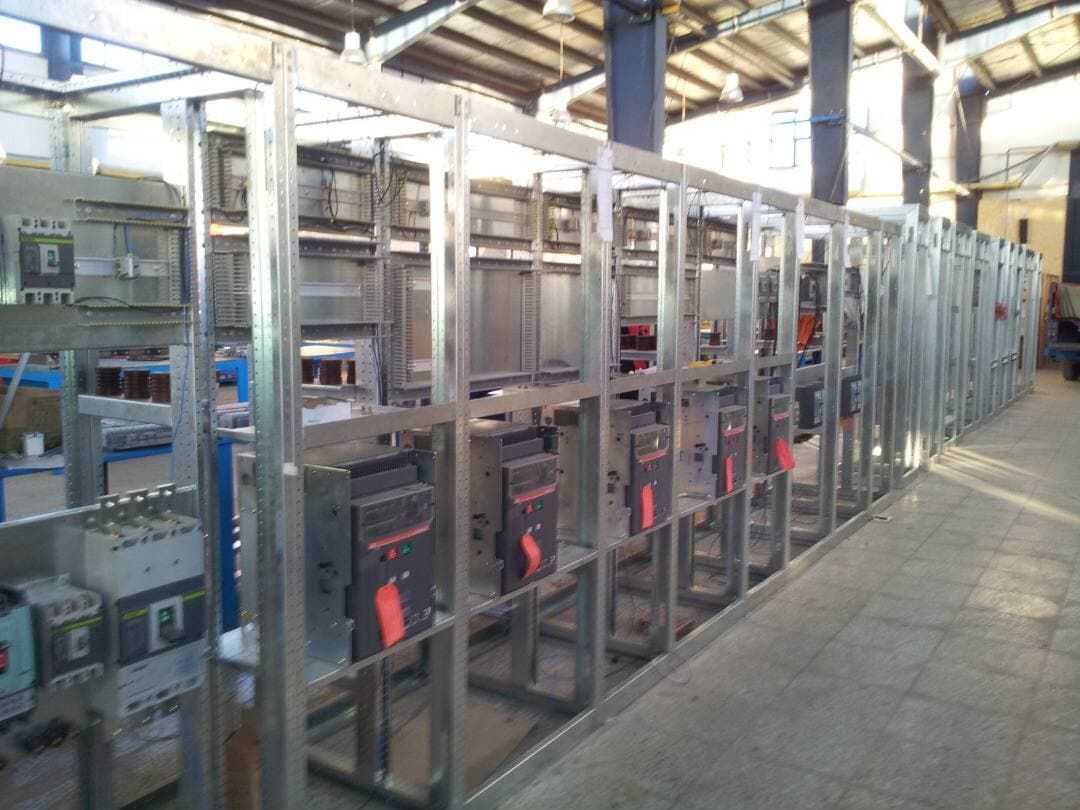

تابلو برق

چرا استفاده از تابلو برق بسیار لازم و ضروری است؟

با استفاده از تابلو برق مزیت‌ها و امکانات مختلفی در اختیارتان قرار می‌گیرد که این موضوع اهمیت استفاده از آن را بسیار افزایش می‌دهد. به طور کلی این محصول مزیت‌های مختلفی دارد که 4تا از مهم‌ترین مزیت‌های آن شامل موارد زیر می‌شود.

  1. با استفاده از تابلو برق امکان کنترل و حفاظت مطمین و دقیق مهیا می‌شود.
  2. هنگامی که از تابلو برق بهره می‌گیرید، به راحتی‌ می‌توانید از سیستم‌های الکتریکی بهم پیوسته استفاده کنید و از این طریق هزینه‌ها را به شدت کاهش دهید.
  3. یکی از مهم‌ترین مزیت‌های تابلو‌ برق‌ها این است که سبب می‌شود تا تعمیر، سرویس و نگهداری از آن بسیار راحت و سریع شود.
  4. با استفاده از تابلو برق می‌توانید ایمنی مکان‌‌‌های مختلف را بیشتر کنید. تامین ایمنی سیستم و موجودات زنده با استفاده از این محصول ممکن می‌شود.

چه نوع تابلو برقی را خریداری کنیم؟

این که از چه نوع تابلو برقی باید برای مکان مورد نظر خود بهره بگیریم، بیش از هر چیزی به نوع نیاز ما و همچنین شرایط محیط برمی‌گردد. به طور کلی تابلو برق دارای انواع و مدل‌های مختلفی است که هر کدام از آن‌ها می‌توانند برای موارد مختلفی مورد استفاده قرار گیرند. انواع تابلو برق را با توجه به موارد گوناگونی طبقه بندی می‌کنند که عبارت‌انداز: ولتاژ، محل نصب، کاربرد. حال در ادامه هر کدام از آن‌ها را توضیح می‌دهیم تا بتوانید با اطلاعات و آگاهی بیشتری خرید کنید.

انواع تابلو برق از نظر ولتاژ؛ تابلو برق باید چه سطح ولتاژی داشته باشد؟

اگر بخواهیم تابلو برق‌ها را از نظر ولتاژ دسته بندی کنیم با دو دسته روبه‌رو هستیم که این دو دسته شامل موارد زیر می‌شوند.

  • تابلو فشار متوسط (MV)
  • تابلو فشار ضعیف (LV)

در ادامه هر کدام از آن‌ها را توضیح خواهیم داد.

تابلو‌ برق فشار متوسط: تابلو برق فشار متوسط، تابلو برقی است که در سطح ولتاژ بین 1 تا 36 ولت قرار دارد. این محصول به شکل چند سلولی مونتاژ شده است. تابلو برق فشار متوسط دارای انواع تجهیزات داخلی بوده که از مهم‌ترین آن‌ها می‌توان به انواع کلیدهای قدرت یا دژنکتور، ترانسفورماتورهای اندازه گیری جریان و ولتاژ اشاره کرد.

تابلو برق فشار ضعیف: ولتاژ فشار قوی به ولتاز فشار ضعیف در پست‌های ترانس، برای تقسیم بهتر انرژی الکتریکی تبدیل می‌شود. برای این امر ما نیاز به تابلو برق فشار ضعیف داریم. به طور کلی تابلو برق فشار ضعیف ترکیبی از چند وسیله‌ی قطع و وصل سریع بوده؛ همراه با تجهیزات، نشانگر، حفاظتی، تنظیم کننده و... که به نحوی کامل سوار شده و تمامی اتصالات الکتریکی و مکانیکی داخلی و ساختمانی را شامل می‌شود.

انواع تابلو برق از نظر عملکرد و کاربرد

تابلو برق از نظر کاربرد و عملکرد نیز شامل موارد مختلفی می‌شود که در ادامه به آن‌ها اشاره خواهیم کرد.

  • برخی از تابلو‌ برق ها برای یک پروسه صنعتی مورد استفاده قرار می‌گیرند که شامل PLC ها نیز می‌شوند.
  • از دیگر انواع تابلو برق‌ها می‌توان به مواردی اشاره کرد، که جهت کنترل موتور‌های AC یا DC مورد استفاده قرار می‌گیرند.
  • تابلو برق‌هایی نیز در بازار وجود دارند که جهت توزیع برق از آن‌ها بهره می‌گیرند. از این مورد معمولا برای توزیع جریان بین تجهیزات مختلف صنعتی استفاده می‌کنند.
  • از دیگر انواع تابلو برق‌ها می‌توان به تابلو‌های اصلاح ضریب قدرت اشاره کرد که به آن‌ها تابلو‌های بانک خازنی نیز می‌گویند.

به طور کلی باید گفت برای انتخاب هر کدام از این موارد باید به نیاز‌های خود توجه داشته باشید. به طور کلی فروشگاه‌های معتبر نظیر پرشین تکنیک تمامی این موارد را دارند و از این رو با مراجعه به آن می‌توانید نیاز‌های خود را برطرف کنید.

تابلو برق

انواع تابلو برق از نظر شکل ظاهری؛ در ساختمان‌ها باید از چه تابلو برقی استفاده کرد؟

به طور کلی تابلو‌ برق‌ها را از نظر شکل ظاهری می‌توان به دسته‌های مختلف تقسیم بندی کرد که در ادامه به آن‌ها اشاره خواهیم کرد.

تابلوهای Metal Enclosed: این نوع از تابلو‌ها محفظه تمام بسته هستند که تجهیزات در آن نصب می‌شود. این دسته از تابلو‌ها به دو دسته مختلف تقسیم بندی می‌شوند:

  • metal clad
  • Compartment Type

تابلو‌های کشویی: تابلو‌های کشویی دارای مزیت‌های مختلفی هستند که سبب شده استفاده از آن در صنایع مختلف محبوبیت زیادی داشته باشد. این نوع از تابلو‌ها دارای ایمنی زیادی هستند و همچنین سرویس راحت‌تری دارند.

انواع تابلو برق از نظر محل نصب

برای نصب تابلو برق‌ها دو راه پیش روی شما است؛ می‌توانید تابلو برق را در قسمت داخلی نصب کنید و یا آن را در قسمت‌های خارجی قرار دهید.

تابلو‌های داخلی: از تابلو‌های داخلی همانطور که از نامشان پیداست در فضا‌های بسته استفاده می‌کنند. ساختمان‌ها مسکونی، برخی از کارگاه‌‌ها از جمله مکان‌هایی هستند که باید در آن‌ها از تابلو‌های داخلی استفاده کنیم.

تابلو‌های خارجی: این نوع از تابلو‌ها در فضا‌های باز نصب می‌شوند. در بسیاری از موارد، تابلو‌های خارجی می‌‌توانند بسیار کاربردی و مهم باشند.

خرید تابلو برق با قیمت مناسب و کیفیت بالا

در هنگامی که به دنبال خرید تابلو برق هستید، دو موضوع از اهمیت بسیار زیادی برخوردارند. قیمت و کیفیت اصلی‌ترین مواردی است که باید برای داشتن یک خرید خوب و به صرفه به آن‌ توجه داشته باشید. اما معمولا محصولات باکیفیت قیمت بالایی دارند و اگر بخواهیم محصولی ارزان را خریداری کنیم باید به دنبال محصولاتی باکیفیت کمتر باشیم. اما شما اگر فروشگاه پرشین تکنیک را انتخاب کنید می‌توانید محصولات باکیفیت آن را با قیمت مناسب خریداری کنید و از سایر ویژگی‌های این فروشگاه نیز بهره مند شوید.

آشنایی با تابلو برق و انواع آن

تابلو برق یکی از مهم‌ترین و اصلی‌ترین تجهیزاتی است که استفاده از آن امکانات و مزیت‌های مختلفی را به همراه دارد. شما با استفاده از تابلو برق می‌توانید کنترل و حفاظت مطمین و مناسبی از تجهیزات مختلف داشته باشید و همچنین با بهره گیری از آن هزینه‌ها را نیز تا حدود زیادی کاهش دهید. تابلو برق جزو تجهیزات حساس به حساب می‌آید و از این رو برای خرید آن باید یک فروشگاه معتبر و مجهز را انتخاب کنید. فروشگاه‌های مختلفی در این زمینه وجود دارند که در بین آن‌ها برخی از فروشگاه‌ها با توجه به رضایت بالای مشتری‌ها و کیفیت بالای محصولات آوازه‌ی بیشتری دارند. به عنوان مثال پرشین تکنیک یکی از برتر‌ترین و معروف‌ترین‌ فروشگاه‌هایی است که در این زمینه فعالیت می‌کند.

تابلو برق

چرا استفاده از تابلو برق بسیار لازم و ضروری است؟

با استفاده از تابلو برق مزیت‌ها و امکانات مختلفی در اختیارتان قرار می‌گیرد که این موضوع اهمیت استفاده از آن را بسیار افزایش می‌دهد. به طور کلی این محصول مزیت‌های مختلفی دارد که 4تا از مهم‌ترین مزیت‌های آن شامل موارد زیر می‌شود.

  1. با استفاده از تابلو برق امکان کنترل و حفاظت مطمین و دقیق مهیا می‌شود.
  2. هنگامی که از تابلو برق بهره می‌گیرید، به راحتی‌ می‌توانید از سیستم‌های الکتریکی بهم پیوسته استفاده کنید و از این طریق هزینه‌ها را به شدت کاهش دهید.
  3. یکی از مهم‌ترین مزیت‌های تابلو‌ برق‌ها این است که سبب می‌شود تا تعمیر، سرویس و نگهداری از آن بسیار راحت و سریع شود.
  4. با استفاده از تابلو برق می‌توانید ایمنی مکان‌‌‌های مختلف را بیشتر کنید. تامین ایمنی سیستم و موجودات زنده با استفاده از این محصول ممکن می‌شود.

چه نوع تابلو برقی را خریداری کنیم؟

این که از چه نوع تابلو برقی باید برای مکان مورد نظر خود بهره بگیریم، بیش از هر چیزی به نوع نیاز ما و همچنین شرایط محیط برمی‌گردد. به طور کلی تابلو برق دارای انواع و مدل‌های مختلفی است که هر کدام از آن‌ها می‌توانند برای موارد مختلفی مورد استفاده قرار گیرند. انواع تابلو برق را با توجه به موارد گوناگونی طبقه بندی می‌کنند که عبارت‌انداز: ولتاژ، محل نصب، کاربرد. حال در ادامه هر کدام از آن‌ها را توضیح می‌دهیم تا بتوانید با اطلاعات و آگاهی بیشتری خرید کنید.

انواع تابلو برق از نظر ولتاژ؛ تابلو برق باید چه سطح ولتاژی داشته باشد؟

اگر بخواهیم تابلو برق‌ها را از نظر ولتاژ دسته بندی کنیم با دو دسته روبه‌رو هستیم که این دو دسته شامل موارد زیر می‌شوند.

  • تابلو فشار متوسط (MV)
  • تابلو فشار ضعیف (LV)

در ادامه هر کدام از آن‌ها را توضیح خواهیم داد.

تابلو‌ برق فشار متوسط: تابلو برق فشار متوسط، تابلو برقی است که در سطح ولتاژ بین 1 تا 36 ولت قرار دارد. این محصول به شکل چند سلولی مونتاژ شده است. تابلو برق فشار متوسط دارای انواع تجهیزات داخلی بوده که از مهم‌ترین آن‌ها می‌توان به انواع کلیدهای قدرت یا دژنکتور، ترانسفورماتورهای اندازه گیری جریان و ولتاژ اشاره کرد.

تابلو برق فشار ضعیف: ولتاژ فشار قوی به ولتاز فشار ضعیف در پست‌های ترانس، برای تقسیم بهتر انرژی الکتریکی تبدیل می‌شود. برای این امر ما نیاز به تابلو برق فشار ضعیف داریم. به طور کلی تابلو برق فشار ضعیف ترکیبی از چند وسیله‌ی قطع و وصل سریع بوده؛ همراه با تجهیزات، نشانگر، حفاظتی، تنظیم کننده و... که به نحوی کامل سوار شده و تمامی اتصالات الکتریکی و مکانیکی داخلی و ساختمانی را شامل می‌شود.

انواع تابلو برق از نظر عملکرد و کاربرد

تابلو برق از نظر کاربرد و عملکرد نیز شامل موارد مختلفی می‌شود که در ادامه به آن‌ها اشاره خواهیم کرد.

  • برخی از تابلو‌ برق ها برای یک پروسه صنعتی مورد استفاده قرار می‌گیرند که شامل PLC ها نیز می‌شوند.
  • از دیگر انواع تابلو برق‌ها می‌توان به مواردی اشاره کرد، که جهت کنترل موتور‌های AC یا DC مورد استفاده قرار می‌گیرند.
  • تابلو برق‌هایی نیز در بازار وجود دارند که جهت توزیع برق از آن‌ها بهره می‌گیرند. از این مورد معمولا برای توزیع جریان بین تجهیزات مختلف صنعتی استفاده می‌کنند.
  • از دیگر انواع تابلو برق‌ها می‌توان به تابلو‌های اصلاح ضریب قدرت اشاره کرد که به آن‌ها تابلو‌های بانک خازنی نیز می‌گویند.

به طور کلی باید گفت برای انتخاب هر کدام از این موارد باید به نیاز‌های خود توجه داشته باشید. به طور کلی فروشگاه‌های معتبر نظیر پرشین تکنیک تمامی این موارد را دارند و از این رو با مراجعه به آن می‌توانید نیاز‌های خود را برطرف کنید.

تابلو برق

انواع تابلو برق از نظر شکل ظاهری؛ در ساختمان‌ها باید از چه تابلو برقی استفاده کرد؟

به طور کلی تابلو‌ برق‌ها را از نظر شکل ظاهری می‌توان به دسته‌های مختلف تقسیم بندی کرد که در ادامه به آن‌ها اشاره خواهیم کرد.

تابلوهای Metal Enclosed: این نوع از تابلو‌ها محفظه تمام بسته هستند که تجهیزات در آن نصب می‌شود. این دسته از تابلو‌ها به دو دسته مختلف تقسیم بندی می‌شوند:

  • metal clad
  • Compartment Type

تابلو‌های کشویی: تابلو‌های کشویی دارای مزیت‌های مختلفی هستند که سبب شده استفاده از آن در صنایع مختلف محبوبیت زیادی داشته باشد. این نوع از تابلو‌ها دارای ایمنی زیادی هستند و همچنین سرویس راحت‌تری دارند.

انواع تابلو برق از نظر محل نصب

برای نصب تابلو برق‌ها دو راه پیش روی شما است؛ می‌توانید تابلو برق را در قسمت داخلی نصب کنید و یا آن را در قسمت‌های خارجی قرار دهید.

تابلو‌های داخلی: از تابلو‌های داخلی همانطور که از نامشان پیداست در فضا‌های بسته استفاده می‌کنند. ساختمان‌ها مسکونی، برخی از کارگاه‌‌ها از جمله مکان‌هایی هستند که باید در آن‌ها از تابلو‌های داخلی استفاده کنیم.

تابلو‌های خارجی: این نوع از تابلو‌ها در فضا‌های باز نصب می‌شوند. در بسیاری از موارد، تابلو‌های خارجی می‌‌توانند بسیار کاربردی و مهم باشند.

خرید تابلو برق با قیمت مناسب و کیفیت بالا

در هنگامی که به دنبال خرید تابلو برق هستید، دو موضوع از اهمیت بسیار زیادی برخوردارند. قیمت و کیفیت اصلی‌ترین مواردی است که باید برای داشتن یک خرید خوب و به صرفه به آن‌ توجه داشته باشید. اما معمولا محصولات باکیفیت قیمت بالایی دارند و اگر بخواهیم محصولی ارزان را خریداری کنیم باید به دنبال محصولاتی باکیفیت کمتر باشیم. اما شما اگر فروشگاه پرشین تکنیک را انتخاب کنید می‌توانید محصولات باکیفیت آن را با قیمت مناسب خریداری کنید و از سایر ویژگی‌های این فروشگاه نیز بهره مند شوید.

تابلو برق استخری، فواید و اجزا تشکیل دهنده آن

استخرها یکی از مکان‌هایی هستند که از نظر سیستم برق کشی باید دقت بالایی داشته باشند. در حالت کلی از جایی که این فضا با آب و بخار زیادی در ارتباط است، خطر برق گرفتگی بسیار بالا بوده و ممکن است اتفاقات ناگوار زیادی بیوفتند. به همین دلیل است که سازندگان استخر حساسیت بالایی در ایجاد سیستم برقی استخرها به خرج می‌دهند و برنامه‌هایی با درجه حفاظت و حساسیت بالایی را پیاده می‌نمایند.

یکی از مهم‌ترین قسمت‌ها در این سیستم، تابلو برق استخری است. در واقع این تابلو برق‌ها مخصوص استخرها ساخته شده و از ویژگی‌های منحصر به فردی برخوردار هستند. ما در این مطلب قصد داریم شما را با تابلو برق و کاربردهای آن آشنا نماییم.

تابلو برق استخری

تابلو برق استخری چیست؟

تابلو استخری (Pool electrical panel) در واقع یکی از انواع تابلو برق صنعتی است که به عنوان مرکز کنترل استخر از آن استفاده می‌شود. حتی می‌توان به جرئت این مسئله را بیان کرد که این نوع از تابلو برق به عنوان مهم‌ترین بخش استخر شناخته می‌شود.

با توجه به اینکه استخرها در این چند سال اخیر پیشرفت بسیار زیادی داشته و بخش‌های مختلف و جدیدی را اضافه کرده‌اند، تابلو برق استخری نیز خود را به روز رسانی کرده و بخش‌های جدید را مطابق با نیاز اضافه کرده است. این تابلو برق با توجه به نقشه مدار و جزئیات موتورخانه و استخر طراحی و پس از آن، مونتاژ خواهد شد.

همانطور که در ابتدا نیز به این مورد اشاره کردیم، آب و بخار موجود در استخر می‌تواند برای ما دردسرساز باشد. هر دوی این موارد دارای خاصیت رسانایی برق هستند و و همین خاصیت ممکن است در نهایت منجر به برق گرفتگی یا شوک الترونیکی شود. به همین دلیل و در ادامه آن برای اینکه بتوانند آسیب‌های حاصل از آن را به حداقل برسانند، از نقشه برق مخصوص استخرها، کلید محافظ جان، ترانس‌های ایزوله، اتصال تجهیزات به زمین به وسیله یک سیم عایق و همچنین از لوازم برقی مناسب استخر و ایمن استفاده خواهد شد.

حالا که با ماهیت و وظیفه اصلی تابلو برق استخری آشنا شدیم، می‌توانیم تعدادی از مهم‌ترین و اصلی‌ترین اجزای آن را مورد بررسی قرار دهیم.

بررسی اجزای تابلو برق استخری

همانطور که تا اینجا به این موضوع اشاره کردیم، تابلو برق استخری مهم‌ترین قسمت در نقشه برق کشی استخرها می‌باشد که به همین دلیل آشنایی با مهم‌ترین اجزای آن می‌تواند اهمیت بالایی داشته باشد.

شما با شناختن این اجزا می‌توانید به صورت کامل با این تابلو برق آشنا شوید:

  • انواع کلید قطع کننده برقی شامل مینیاتوری، محافظ جان، کلید کامپکت و بی متال
  • چراغ سیگنال و چراغ هشدار برای مدیریت بهتر
  • انواع پمپ شامل پمپ تصفیه آب استخر، پمپ جکوزی و پمپ تخلیه آب استخر
  • تایمر صنعتی جهت قطع و وصل کردن اتومات جکوزی
  • ترموستات جهت گرمایش آب استخر
  • انواع چراغ و نورپردازی در استخر
  • و ...

کاربردهای تابلو برق استخری

در این قسمت تصمیم داریم تا شما را با مهم‌ترین و بهترین کاربردهای تابلو برق استخری آشنا نماییم:

سیستم تنظیم دمای استخر

یکی از مهم‌ترین مسائل در استخرها، دمای آب است. در صورتی که دمای آب به صورت درستی تنظیم نشود قطعا مشکلاتی را به وجود خواهد آورد به خصوص که آب ساکن پس از مدتی دمای خود را از دست داده و سرد می‌شود.

در چنین شرایطی المنت استخری سرامیکی که داخل تابلو برق استخری قرار دارد، این مسئله را حل می‌نماید و دمای مورد نیاز ما را فراهم خواهد کرد. این المنت استخر سرامیکی در دو نوع تک فاز و سه فاز تولید می‌شود و پس از سردی آب، می‌تواند دمای آن را به حالت معمول برگرداند. از آنجایی که جنس آن سرامیکی است، می‌توان از ایمنی مطمئن بود.

تابلو برق استخری

همبند سازی استخر

وجود اختلاف پتانسیل یکی از مشکلاتی است که می‌تواند خطرات زیادی را به وجود آورد. این مسئله حتی ممکن است باعث ایجاد شوک الکتریکی شده و جان انسان‌ها را بگیرد. همبند سازی یکی از بهترین روش‌هایی سایت که می‌توان با استفاده از آن از اختلاف پتانسیل و در نتیجه آن از شوک الکتریکی در استخرها جلوگیری کرد.

در همبند سازی از یک سیم رسانا استفاده می‌شود. روش کار به این صورت است که با استفاده از سیم رسانا تمامی وسایل فلزی استخر را به یکدیگر متصل می‌کنیم تا یکپارچگی الکتریکی به وجود آمده و در نتیجه آن اختلاف پتانسیل از بین برود.

این کاربرد تابلو برق استخری دارای مزایای مختلفی است که تعدادی از مهم‌ترین آن‌ها را در ادامه بیان خواهیم کرد:

  • جلوگیری از شوک الکتریکی و برق گرفتگی
  • جلوگیری از گزش‌های کوتاه در تماس با فلزات، آب و لوازم برقی استخر
  • افزایش عمر لوازم برقی و الکترونیکی تابلو استخر

نورپردازی استخرها

یکی از جذاب‌ترین کاربردهای تابلو برق استخری، استفاده از آن‌ها برای نورپردازی استخرها است. از جایی که عموما استخرها باید دارای وسایل نورپردازی مانند لامپ و ... باشند، احتیاط در استفاده از آن‌ها بسیار مهم می‌باشد. برای محافظت باید تمامی لوازم نورپردازی استفاده شده در استخر را با استفاده از یک قطع کننده الکتریکی، کنترل کرده و تحت محافظت قرار دهید.

دو مورد از نکاتی که باید برای افزایش امنیت در استخر رعایت کنید، به شرح زیر است:

  1. دقت کنید که چراغ‌هایی که در استخر استفاده می‌کنید حتما در برابر نفوذ آب مقاوم باشند.
  2. یکی دیگر از مهم‌ترین نکات که باید به صورت جدی مورد توجه قرار دهید این است که با خراب شدن هر کدام از لامپ‌ها یا سایر تجهیزات برقی، سریعا کلید برق استخر را خاموش کرده و محل خرابی را تعمیر کنید.

پمپ برقی آب استخر

یکی از مهم‌ترین بخش‌ها در هر استخر، پمپ‌ها می‌باشند. از این پمپ‌ها برای انتقال آب به سراسر استخر استفاده می‌شود. از مهم‌ترین کاربردهای تابلو برق استخری می‌توان به راه‌اندازی این پمپ‌ها اشاره نمود.

نکاتی که باید قبل از خرید تابلو برق استخری مورد توجه قرار دهید

از جایی که تابلو برق‌های استخری دارای دو نوع استاده و دیواری هستند باید هنگام خرید این تابلو حتما به ویژگی‌های مورد نظر خود توجه کرده و انتخاب خود را انجام دهید.

دقت کنید که قیمت تابلو برق استخری با توجه به امکانات استخر و ابزاری که نیاز دارید تعین خواهد شد. پس این خیلی مهم است که قبل از اقدم برای خرید تابلو برق، تمامی جوانب را بررسی نمایید.

رله هوشمند و کاربرد‌های آن را بشناسید

اگر شما در زمینه ساخت و ساز فعالیت دارید یا از اطلاعات فنی خوبی برخوردار می‌باشید، حتما با انواع تابلوهای برق آشنایی دارید. یکی از ضروری‌ترین وسایل برای حفاظت از سیستم برقی مکان‌های مختلف، تابلو برق می‌باشد. این وسیله حفاظتی پر اهمیت دارای اجزای مختلفی است که در این مطلب تصمیم داریم در رابطه با یکی از مهم‌ترین این موارد صحبت کنیم. رله هوشمند یکی از اجزای مهم تابلو برق است که در ادامه به صورت کامل در رابطه با آن صحبت خواهیم کرد.

رله هوشمند چیست؟

رله هوشمند یکی از قطعاتی است که با قرار گرفتن بر سر راه سیم‌های فاز، باعث خاموش و روشن شدن وسیله‌های الکتریکی خواهد شد. عملکرد رله‌ها تقریبا مشابه کلیدهای الکتریکی می‌باشد.

رله هوشمند

همانطور که می‌دانید تابلو برق‌ها نقش حفاظتی را در سیستم برق رسانی ایفا می‌کنند. به همین دلیل است که رله‌های حفاظتی در این وسایل مورد استفاده قرار می‌گیرند. در حالت کلی رله‌ها دارای انواع مختلفی هستند که هر کدام وظیفه خاص خود را انجام می‌دهند ولی قالبا یک وظیفه اصلی دارند.

کاربرد رله هوشمند چیست؟

رله‌ها دارای دو کاربرد اصلی و پایه می‌باشند:

  • ایجاد یزوله الکتریکی بین قسمت کنترل و بار مدار
  • افزایش توان خروجی مدار (تقویت توان خروجی قسمت کنترلی)

همانطور که قبلا هم بیان کردیم، رله هوشمند در اکثر موارد مانند کلید الکتریکی عمل کرده و در مسیر سیم‌های فاز قرار می‌گیرد. با این کار می‌توانند وسایل الکتریکی را خاموش و روشن نمایند. یکی از قابلیت‌های مهم رله هوشمند این است که می‌تواند با کمترین زمان ممکن و داشتن سرعت پاسخ‌گویی بسیار بالا، مدار الکتریکی را قطع یا وصل نماید.

انواع رله هوشمند

رله‌ها دارای انواع مختلفی هستند که هر کدام در قسمت خاصی مورد استفاده قرار می‌گیرند. انواع رله‌ها به شرح زیر است:

  • رله مغناطیسی
  • رله مکانیکی
  • رله الکترومغناطیسی
  • رله الکترواستاتیکی
  • رله الکترومکانیکی

مزایای رله هوشمند

رله هوشمند دارای مزایای بسیار زیادی هستند که در این قسمت به بررسی یک سری از این موارد می‌پردازیم.

  • ایزوله سازی: این مورد یکی از مهم‌ترین مزیت‌های رله هوشمند می‌باشد. با استفاده از این قابلیت می‌توان به صورت کامل بخش‌های معیوب و آسیب دیده مدار را از قسمت‌های سالم آن جدا نمود. این اتفاق باعث می‌شود که آسیب به قسمت‌های دیگر منتقل نشود و جلوی خرابی گرفته شود.
  • کنترل مدار با توان بالا: عموما کنترل مدارهایی که دارای توان بالا هستند، کار سختی است. این در حالی است که می‌توان تنها با یک رله هوشمند چند ولتی این کار را انجام دهیم و یک مدار با قابلیت چند صد ولت را کنترل نماییم.
  • اقتصادی بودن رله‌های هوشمند: رله‌های هوشمند جزء قطعات پرکاربرد ولی کم قیمت محسوب می‌شوند. این ابزار را می‌توان به وفور در بازار پیدا نمود و به همین دلیل قیمت کمتری دارد. اقتصادی بودن رله باعث شده تا به قطعه بسیار پرطرفداری تبدیل شود.

رله

معایب رله هوشمند

همانطور که مزایای این ابزار الکترونیکی را بررسی نمودیم، قصد داریم تا معایب آن را نیز بررسی کنیم. معایب رله هوشمند به شرح زیر است:

تخلیه سلفی

ابتدا اجازه دهید تا در رابطه با سلف توضیح دهیم. سلف را می‌توان عنصر ذخیره ساز انرژی دانست. این وسیله زمانی که به مدار متصل می‌شود، شارژ شده و پس از اینکه از مدار جدا می‌شود، شروع به تخلیه انرژی ذخیره شده می‌کند. در واقع می‌توان اینگونه بیان کرد که سلف در هر مسیری که جریان وجود نداشته باشد، جریان را به وجود می‌آورد.

حالا اگر بخواهم یکی از بزرگترین ایرادات رله هوشند را بیان کنم، باید در رابطه با این موضوع صحبت کنم که این وسیله به راحتی تخلیه شارژ سلفی را انجام می‌دهد. البته لازم به ذکر است که این مشکل و مسئله برای دستگاه‌هایی که خود دارای سلف هستند نیز اتفاق می‌افتد.

عدم کاربرد در توان‌های خیلی پایین

یکی از نکات مهم که باید در استفاده از رله هوشمند بدانید این است که این ابزار برای اینکه بتواند مانند یک کلید الکترونیک عمل کند، حتما نیاز به ولتاژ دارد. در واقع بدون ولتاژ کاری از آن ساخته نیست. به همین دلیل زمانی که آن را در مداری که دارای ولتاژ پایین می‌باشد، وصل می‌کنیم نمی‌توانیم عملکرد مناسبی را مشاهده نماییم. یعنی عملا کاری بی‌فایده انجام داده‌ایم. این است که باید برای ایجاد این ویژگی در مدارهای با ولتاژ پایین، از ترانزیستور استفاده کنیم.

کند کاری

اگر بخواهیم به یکی دیگر از معایب و مشکلات رله هوشمند اشاره نماییم، می‌توان به کند کار کردن آن‌ها اشاره نمود. زمانی این مسئله به وجود خواهد آمد که رله‌ها در وضعیت مکانیکی پاسخ مناسبی به فرکانس‌های بالا نمی‌دهند.

عموما این نوع و مدل از رله‌ها ارزان هستند و حتی نمی‌توانند خاصیت حفاظتی خوبی داشته باشند.

آشنایی با اجزای رله هوشمند

در حالت کلی رله هوشمند شامل 4 قطعه اصلی زیر است:

  • بوبین (کویل) ورودی: سیم‌پیچ یا بوبین ورودی. برای عملکرد کویل نیاز به اتصال دوسر تغذیه (+ و -) به دوسر دستگاه می‌باشد.
  • تیغه مشترک: به این پایه سیگنال مشترک وصل می‌شود.
  • تیغه باز (NO-Normal Open): این تیغه در حالت عادی باز است و با تحریک سیم پیچ بسته می‌شود.
  • تیغه بسته (NC-Normal Close): این تیغه در حالت عادی بسته و متصل به COM می‌باشد و درصورتی‌که بخواهیم با تحریک ورودی، خروجی قطع شود، مصرف‌کننده را به این تیغه وصل می‌کنیم.

انواع رله‌های موجود در بازار

  • رله ۸ کانال ۱۶ آمپر (Relay Module ۸ Channels ۱۶ Amps)
    این رله‌ها اصولا برای کنترل دستی روشنایی یا تعریف سناریو‌ها از طریق pc عمل می‌کنند.
  • رله ۴ کانال ۱۰ آمپر (Relay Module ۴ Channels ۱۰ Amps)
    از این موارد نیز برای کنترل روشنایی استفاده خواهد شد ولی برای کانال‌هایی با ۱۰ آمپر و به صورت دستی قابل روشن و خاموش روشن هستند.
  • پنل ادیشن ۳ رله ۵ آمپر (Panel Addition ۳ Relay ۵ Amps)
    این رله‌ها برای سیستم‌های گرمایشی و سرمایشی مورد استفاده قرار می‌گیرند.
  • رله ۱۲ کانال ۱۰ آمپر (Valve Lighting Curtain Module ۱۲ Channels ۱۰ Amps)
    این نمونه از رله‌ها نیز مختص ۱۰ آمپر‌ها می‌باشند و به صورت دستی قابل برنامه ریزی هستند.

آموزش نصب و نگهداری از تابلو برق

تابلو برق‌ها به‌خوبی توانستند نیاز ما برای تجمیع، نگهداری و توزیع برق در ساختمان‌ها را پوشش دهند. هر سازه‌ای که ساخته می‌شود، نیاز به تابلو برق ‌دارد و بدون تابلو برق، با دنیای آشفته و ناامنی از سیم‌ها و تجهیزات الکتریکی در سرتاسر ساختمان روبرو خواهیم شد. هرچه می‌گذرد و ساختمان‌ها و سوله‌های بیشتری ساخته می‌شوند، استفاده از انواع تابلو برق هم بیشتر می‌شود؛ طوری‌که امروزه هیچ سازه‌ای بدون تابلو برق قابل‌تصور نیست. بنابراین باید نکاتی در مورد تابلو برق، انواع و کاربرد آن و همچنین نگهداری از آن‌ها بدانیم. در این مقاله می‌خواهیم راجع به آموزش نصب و نگهداری تابلو برق صحبت کنیم. همراه ما باشید.

تابلو برق

تابلو برق چیست؟

تابلو برق به‌شکل ساده همان کنتور برقی است که همه ما در ورودی خانه‌مان، آن را دیده و می‌شناسیم. تابلو برق درواقع محفظه‌ای پلاستیکی یا فلزی است که تجهیزات برق ساختمان را در دل خود جای می‌دهد. تجهیزاتی مانند کلیدها، فیوزها، سیم‌پیچ‌ها، کنتاکتورها، قطعات کنترلی، قطعات حفاظتی، نمایشگرهای جریان و ولتاژ و رله‌ها برای محافظت از اشیاء خارجی، باد، باران و آفتاب، درون یک محفظه جمع‌آوری و محافظت می‌شوند.

همچنین تابلو برق‌ها از ما هم در برابر خطرات برق‌گرفتگی محافظت می‌کنند. در تمامی ساختمان‌ها از یک یا چند تابلو برق برای تجمیع و توزیع انرژی برای واحدهای مختلف و همچنین برای افزایش ضریب ایمنی ساکنین و دستگاه‌های برقی، از انواع تابلو برق‌ها استفاده می‌شود.

انواع تابلو برق + اجزای اصلی یک تابلو برق

به عنوان یکی از موارد آموزش نصب و نگهداری از تابلو برق باید انواع تابلو برق را معرفی کنیم. احتمالاً با انواع تابلو برق در سازه‌ها و مکان‌های مختلف روبرو شده‌اید. تابلو برق‌ها برای مصارف و مکان‌های گوناگون، در انواع مختلفی طراحی و ساخته شده‌اند. تابلو برق‌هایی که برای استفاده در محیط باز یا بسته به‌صورت روکار یا توکار طراحی شده‌اند، می‌توانند به‌صورت دیواری، ایستاده، کشویی، قفسه‌ای یا مدولار ساخته شوند.

یک تابلو برق از اجزای اصلی و تشکیل‌دهنده بدنه، کلیدها، شینه و هادی‌ها، مدار حفاظتی و اندازه‌گیری، اتصال به زمین، سیستم اینترلاک و مقره ساخته‌شده و برای ۳ نوع مصرف فشار ضعیف (تا هزار ولت و برای استارتر موتور، سوئیچینگ مدار ورودی، باس کوپلر و تغذیه مصرف‌کننده‌ها)، فشار متوسط (از هزار تا ۶۳ هزار ولت برای پست‌های برق و ترانسفورماتورها) و فشار قوی (از ۶۳ هزار تا ۴۰۰ هزار ولت برای استفاده‌های صنعتی و تولیدی) سفارشی‌سازی می‌شود.

متن جایگزین: نصب و نگهداری از تابلو برق

نصب و نگهداری از تابلو برق

تابلو برق دستگاهی حساس با تجهیزات پیشرفته است که وظیفه کنترل و توزیع پایدار انرژی الکتریکی را در یک مجموعه برعهده دارد. تابلو برق‌ها ازنظر کاربرد مختلف هستند و هرکدام هم اصول و روش‌های ایمنی نصب و نگهداری مخصوص به خود را می‌طلبند.

برای مثال نصب و نگهداری از تابلو برق نیمه‌اصلی که برای تغذیه برق یک ساختمان طراحی و پیاده‌سازی شده، زمین تا آسمان با نصب و نگهداری از تابلو برق صنعتی که برای کنترل جریان خروجی با توجه به جریان ورودی تعبیه‌شده، متفاوت است.

نصب تابلو برق نیازمند تجربه، مهارت و رعایت کامل ایمنی هنگام برق‌دار کردن مجموعه است. اگر تابه‌حال تجربه کار با تابلو برق را نداشته‌اید، توصیه می‌کنیم از افراد وارد و متخصص در این زمینه کمک بگیرید. برای سفارش تابلو برق در تهران می‌توانید به نمایندگی‌ها و فروشگاه‌های معتبر سراسر شهر مراجعه کنید. هر تابلو برقی با توجه به کاربرد آن، یک دیتاشیت و دفترچه راهنما برای مدارهای مختلف، ترمینال‌ها، سرکابل‌ها و نحوه ایجاد ارتباط بین اجزای مختلفش دارد. راه‌اندازی، نصب و نگهداری از تابلو برق با توجه به نقشه و علائم حک‌شده روی بدنه و مدارهای آن و با رعایت استانداردهای VDE و DIN آلمان صورت می‌گیرد.

در ادامه چک لیستی از موارد ساده برای نصب و نگهداری از تابلو برق برای شما آماده کرده‌ایم:

  • تابلو برق باید دقیقاً مطابق با دستورالعمل و دفترچه راهنما و توسط یک شخص وارد نصب و مداربندی شود
  • بدنه، شاسی و پایه‌های نگه‌دارنده باید محکم سرجای خود ثابت و فیکس شوند
  • در صورت سلول‌بندی داخل تابلو، ارتباط بین سلول‌ها باید از طریق ترمینال‌های مشخص‌شده و به‌صورت اصولی برقرار شود
  • کابل‌های ورودی و خروجی باید مطابق با نقشه تابلو برق به ترمينال‌ها و سرکابل‌ها متصل شوند
  • پس از اتمام کار نصب و مداربندی، یک‌بار دیگر موارد را از ابتدا تا انتها بازبینی شوند
  • قبل از وصل کردن تابلو برق به مصرف‌کننده‌ها، کیفیت کار مدارها و کلیدهای مختلفی مانند کلیدهای قطع‌ووصلی، فیوزها، مدارهای محافظتی، مدارهای کنترل و مدارهای تهویه شامل فن و هیتر، به‌صورت مستقل و جداگانه بررسی شوند
  • قبل از برق‌دار کردن مجموعه، عایق‌بندی تمام سیم‌ها، اتصالات و بدنه به‌صورت جداگانه بررسی شود
  • سیستم اینترلاک و سیم اتصال به زمین بسیار مهم هستند، قبل از برق‌دار مجموعه از صحت عملکرد آن‌ها اطمینان حاصل شود
  • برای برق‌دار کردن تابلو ابتدا تمام وسیله‌ها و اتصالات اضافی برداشته‌شده و در محفظه کامل بسته شود، سپس از محفظه فاصله گرفته و مجموعه را برق‌دار کنید

تابلو برق در تهران

پس‌ازاینکه مدتی از کارکرد تابلو گذشت، نوبت به انجام تست‌های روتین و متناوب زیر می‌رسد:

  • تست عایق‌بندی: برق ورودی تابلو قطع می‌شود، بار از روی مجموعه برداشته‌شده و تمام کلیدها ON می‌شوند، سپس با یک اهم‌متر اندازه‌گیری مقاومت عایق و تست دی‌الکتریک انجام می‌شود
  • بازبینی اتصالات و مداربندی مجموعه: اتصالات آچارکشی شده و موارد آسیب‌دیده شامل سیم‌ها، ترمینال‌ها و غیره ترمیم می‌شوند. ضمنان سیستم تهویه، اندازه‌گیری و حفاظت نیز به‌صورت چشمی بازبینی می‌شوند
  • تمیزی و نظافت کردن محیط‌هایی که گردوغبار گرفته‌اند، منجر به افزایش طول عمر قطعات و مدارهای حفاظتی و تهویه می‌شود
  • اگر تابلو برق قسمت‌های مکانیکی مانند اینترلاک دارد، این قسمت‌ها در کنار لولاها و کلیدها نیازمند روغن‌کاری و آچارکشی هستند
  • عملکرد رله‌ها و مدارهای حفاظتی برای داشتن ماکزیمم ضریب ایمنی، باید به‌صورت روزانه بازبینی شوند
  • تجهیزات گرمازا و مدار روشنایی تابلو برق نیازمند بازبینی دوره‌ای و مداوم است. می‌توانید برای این کار از نور مادون قرمز برای شناسایی مناطقی که بیش‌ازحد داغ شده‌اند، استفاده کنید
  • کلیدها و فیوزهای قطع برق و سیستم اتصال به زمین باید همواره بررسی‌شده و از عملکرد صحیح و دقیق آن‌ها اطمینان حاصل شود

سخن پایانی

برای اینکه سیستم تجمیع و انتقال انرژی ما در گذر زمان دچار استهلاک نشده و با همان کیفیت روز اول به کار خود ادامه دهد، نیازمند انجام سرویس‌های دوره‌ای نصب و نگهداری از تابلو برق است. با رعایت یک سری اصول ساده و منظم، تا حد زیادی می‌توان جلوی آسیب‌ها و هزینه‌های تعمیر احتمالی را گرفته و کاهش داد. همچنین باید بگوییم که قیمت تابلو برق صنعتی به‌دلیل تفاوت انواع مختلف آن‌ها، بسیار متفاوت است و برای اطلاع از قیمت می‌توانید به نمایندگی‌های مجاز سراسر کشور مراجعه کنید.

خرید و سفارش انواع تابلو برق در تهران

در دنیای مدرن و تکنولوژیک امروزی، دیگر جایی برای خطرهای ناشی از عوامل محيطی، مشکل‌های ناشی از نصب تجهيزات برقی و پديده‌هايي مانند اتصال کوتاه در تجهيزات الکتريکی وجود ندارد. با شعار اول ایمنی بعد کار، به دلیل ضرورت افزایش ايمنی و اهمیت جان و سلامت انسان‌ها، اختراعی به نام تابلو برق طراحی، تولید و روانه بازار شد. در این مقاله راجع به خرید تابلو برق در تهران و همچنین قیمت تابلو برق صحبت خواهیم کرد. با ما همراه باشید.

تابلو برق

تابلو برق چیست؟

اگر بخواهیم در یک جمله مفهوم را بگوییم: تابلوبرق یعنی محفظه‌ای که تجهیزات برقی را به‌صورت مجتمع در خود جای‌داده و از خطرات حفظ می‌کند. تابلو برق مجموعه‌ای از تجهیزات قطع و وصل، فرمان و حفاظت است که به هم متصل شده و برای تضمین ایمنی در محفظه‌ای دربسته به‌دوراز دسترس عموم قرار می‌گیرند.

تابلوبرق باهدف کنترل و توزیع انرژی الکتریکی، یک محفظه برای نصب و سیم‌کشی تجهیزات الکتریکی و الکترونیکی است که کلیدها، قطعات کنترلی، حفاظتی و نمایشگرهای ولتاژ، جریان، فرکانس و توان را در خود جای می‌دهد. امروزه تقریباً در هر مکان و صنعتی، برای افزایش ضریب ایمنی کارکنان و دستگاه‌ها، از انواع تابلوبرق‌ها استفاده می‌شود.

اجزای سازنده یک تابلو برق

  • بدنه: از پلاستیک، آهن یا مواد کامپوزیتی
  • کلیدها: برای قطع و وصل جریان و از جنس آلیاژهایی که اثر حرارتی و دینامیکی ایجاد نکنند
  • شینه و هادی‌ها: برای اتصال و ارتباط الکتریکی تجهیزات داخل تابلو به حالت سیم یا شینه. معمولاً از جنس مس و آلومینیوم
  • تجهیزات اندازه‌گیری: پارامترهای مختلفی مانند جریان، ولتاژ، توان، فرکانس، دما و غیره را اندازه‌گیری می‌کنند
  • تجهیزات حفاظتی: تجهیزاتی مانند رله و فیوز که باری محافظت از شبکه در برابر آسیب‌های احتمالی مانند اضافه‌بار، اتصال کوتاه و خطای فاز
  • سیستم زمین (ارتینگ): برای جلوگیری از برقرار شدن قسمت‌های فلزی و بدنه
  • سیستم اینترلاک: برای جلوگیری از تداخل عملکردی قطعات روی یکدیگر در ۲ مدل مکانیکی و الکتریکی
  • مقره: یک مقاومت بی‌نهایت باری جلوگیری از برق‌دزدی و عایق کردن تابلو

انواع تابلو برق

برای دسته‌بندی تابلوبرق‌ها معیارهای مختلفی دارد. تابلو برق‌ها را می‌شود بر اساس کاربرد، شکل و ساختار، محل نصب، ازلحاظ ایستایی و همچنین سطح ولتاژ کار طبقه‌بندی کرد.

انواع تابلوبرق ازنظر شکل و ساختار

محفظه‌های فلزی که به‌صورت تمام‌بسته طراحی‌شده و تمام تجهیزات به‌کاررفته را در درون خود جای می‌دهند. این نوع تابلوبرق در انواع تابلوی ایستاده چندمنظوره، سلولی یا قفسه‌ای، تمام بسته دیواری (خود به دودسته تابلوهای روکار (On Surface) و تابلوهای توکار (Flush Mounting) تقسیم می‌شوند)، تمام بسته کشویی (این تابلوها به‌صورت کشویی و برای کنترل موتورها ساخته می‌شوند) و مدولار (هر فیدر به شکل یک مدول در تابلو نصب‌شده و به‌وسیله یک صفحه فلزی از فیدر بالایی و پایینی خود جدا می‌شود) ساخته‌شده و خود شامل دو مدل مختلف تابلوهای Metal Clad و تابلوهای Compartment Type می‌شود.

  • تابلوهای Metal Clad: محفظه‌های مختلف داخل آن از يکديگر تفکیک شده‌اند، محفظه باسبار، محفظه سرکابل، محفظه کلید و محفظه LV که تجهيزات اندازه‌گيری، حفاظتی و کنترلی در آن قرار می‌گيرند. اگر خطايي در يکی از محفظه‌ها رخ دهد، به محفظه‌های ديگر سرایت نکرده و به سایر قسمت‌ها آسیب وارد نمی‌شود
  • تابلوهای Compartment Type: محفظه‌های مختلف از يکديگر تفکیک نشده‌اند

انواع تابلوبرق ازنظر محل نصب

Indoor: تابلو در فضای بسته مانند داخل سالن يا سوله نصب می‌شود

Outdoor: تابلو در فضای باز نصب می‌شود

انواع تابلو برق بر اساس ایستایی

Self Standing / Free Standing: تابلو به‌صورت مستقل ایستاده و برای مهار آن به دیوار یا هر وسیله دیگری نیاز نیست

Wall Mounted: برای مهار آن‌ها به یک دیوار نیاز است. این تابلوها دو حالت توکار یا روکار دارند

انواع تابلوبرق بر اساس سطح ولتاژ

تابلوهاي فشار ضعيف: تا ۱۰۰۰ ولت. این تابلوها معمولاً در کاربردهایی مانند استارتر موتور، مرکز کنترل موتور، سوئیچینگ مدار ورودی، باس کوپلر و تغذیه مصرف‌کننده‌ها مورداستفاده قرار می‌گیرند. تابلوهای برق فشار ضعیف را می‌توان به دسته‌های زیر تقسیم کرد:

  • تابلوهای فرمان موتوری جهت کنترل موتورهای سه فاز
  • تابلوهای توزیع صنعتی جهت توزیع جریان در یک واحد صنعتی
  • تابلوهای بانک خازنی جهت اصلاح ضریب توان
  • تابلوهای توزیع مسکونی برای توزیع جریان در یک واحد مسکونی
  • تابلوهای کنترل صنعتی یا تابلوهای PLC جهت کنترل اتوماتیک فرایندهای صنعتی
  • تابلوهای مارشالینگ جهت ایجاد ارتباط بین تابلوهای برق و سیستم کنترل مرکزی

تابلوهاي فشار متوسط: از ۱۰۰۰ تا ۶۳۰۰۰ ولت. تابلوهای فشار متوسط عمدتاً در پست‌های برق مورداستفاده قرارگرفته و از خروجی ژنراتور یا ترانسفورماتور تغذیه می‌شوند.

تابلوهاي فشار قوی: از ۶۳۰۰۰ ولت تا ۴۰۰.۰۰۰ ولت.

انواع تابلو برق ازنظر کاربرد

اصلی: اغلب در پست برق نصب‌شده و به قسمت کم‌فشار ترانس متصل می‌شود

نیمه‌اصلی: زیرمجموعه تابلوهای اصلی که قادر به تغذیه برق یک ساختمان هستند

فرعی: زیرمجموعه تابلوهای نیمه‌اصلی که قادر به تأمین برق بخشی از یک ساختمان یا مجموعه هستند

کنترل: وضعیت کلی شبکه را سنجیده و در صورت لزوم فرمان‌هایی را به شبکه منتقل می‌کنند

صنعتی: کنترل جریان خروجی با توجه به جریان ورودی

اصلاح ضریب قدرت:‌ همان تابلوهای بانک خازنی برای اصلاح ضریب توان شبکه

توزیع: به شبکه اصلی برق متصل شده و خروجی آن مصرف‌کننده است

خرید و سفارش انواع تابلوبرق در شهر تهران + قیمت

اکنون‌که اطلاعات کلی و مفیدی از تابلوبرق و انواع آن به دست آوردیم، نوبت به بررسی قیمت، سفارش و خریداری آن می‌رسد. با توجه به نوسانات قیمت ارز در ایران و قیمت بالای دستگاه‌ها و تجهیزات برقی وارداتی، نمی‌توان محدوده قیمت دقیقی برای انواع تابلوبرق‌ها ارائه نمود. جهت اطلاع از آخرین لیست قیمت تابلو برق بهترین گزینه تماس با سازنده تابلو و پرسیدن قیمت با توجه به فاکتورهایی که در ذهن دارید، است.

قیمت تابلوبرق با توجه به جنس بدنه، ابعاد، نوع آن، توان ورودی و خروجی و برند آن می‌تواند متفاوت باشد. قطعاً اگر از برندهای معروفی که آزمون خود را پس داده‌اند استفاده کرده و این تابلوبرق‌ها را از فروشگاه‌ها و نمایندگی‌های مجاز سراسر تهران تهیه کنید، هم از خرید هزینه‌ای می‌کنید مطمئن بوده و هم گارانتی دریافت خواهید کرد.

سخن پایانی

مهم‌ترین وظیفه تابلوبرق، تهیه و تقسیم برق یک واحد مسکونی و یا صنعتی به‌گونه‌ای است که ایمنی افراد و ماشین‌آلات متنوع و گران‌قیمت در بالاترین حد ممکن تأمین شود. کار محافظت از این ماشین‌آلات و نیز سلامتی و جان انسان‌ها، با استفاده از تابلو برق صورت می‌گیرد. با شناسایی فروشگاه‌های مجاز و نمایندگی‌های رسمی در تهران، با خیال راحت این تابلوها را خریداری و نصب کنید.

آشنایی با تابلو برق صنعتی، وظایف، اجزا و...

یکی از صنایع بزرگ که در حال حاضر از اهمیت فوق العاده بالایی برخوردار است، صنعت برق می‌باشد. امروزه ابزار و وسایل زیادی وجود دارند که با برق کار می‌کنند و در عین حال از قیمت زیادی برخوردار هستند. یکی از موارد مهم در رابطه با این وسایل، مراقبتی است که باید از آن‌ها شود. تابلو برق صنعتی یکی از وسایلی است که می‌توان به کمک آن از تمامی وسایل مهم برقی و همچنین افرادی که با آن‌ها سروکار دارند محافظت کرد. در این مطلب به صورت کامل با تابلو برق صنعتی و اجزای آن آشنا خواهیم شد.

تابلو برق صنعتی

تابلو برق صنعتی چیست؟

اگر بخواهیم به صورت ساده ماهیت تابلو برق ساختمانی یا صنعتی را توضیح دهیم باید گفت که تابلو برق صنعتی محفظه‌ای فلزی است که به کمک آن می‌توان تمامی قطعات و تجهیزات برقی مختلف را در یک جا جمع آوری کرد. هر تابلو برقی بسته به کاربردی که دارد، دارای قطعات مختلفی است که باید آن‌ها را درون خود نگهداری نماید.

تابلو برق‌های صنعتی دارای انواع کلید، سوئیچ، نمایشگر و قطعات الکترونیکی بسیار دیگری هستند که برای هر کدام از آن‌ها فضای مخصوصی تعبیه شده و دارای مکان خاص خود هستند. این ترتیب در چیدمان باعث می‌شود تا هیچ آسیبی به قطعات وارد نشده و از آن‌ها در مقابل هرگونه شوکی محافظت خواهد شد.

مهندسین برق بیشترین افرادی هستند که با تابلو برق‌ها در ارتباط هستند و به همین دلیل است که باید با تمامی قطعات آن به خوبی آشنا بوده و آن‌ها را بشناسند.

وظایف و ضرورت استفاده از تابلو برق صنعتی

زمانی که قطعات برقی داخل تابلو برق صنعتی قرار می‌گیرند، در مقابل عوامل محیطی مصون باقی می‌مانند و مشکلی برای آن‌ها به وجود نخواهد آمد. علاوه بر آن افرادی که با این تجهیزات کار می‌کنند، می‌توانند مطمئن باشند که هیچ مشکلی برای آن‌ها پیش نخواهد آمد و دچار برق گرفتگی نخواهند شد. به همین دلیل است که باید از آن‌ها استفاده شود.

علاوه بر این موارد که از اصلی‌ترین وظایف تابلو برق صنعتی هستند، می‌توان به موارد زیر نیز اشاره نمود:

  • کنترل توزیع جریان
  • کنترل موتورهای سه فاز
  • تابلو های بانک خازنی برای اصلاح ضریب توان
  • توزیع جریان در یک واحد مسکونی یا اداری
  • استفاده در تابلوهای کنترل صنعتی یا تابلوهای پی ال سی برای کنترل اتوماتیک فرآیندهای صنعتی
  • استفاده در تابلوهای مارشالینگ برای برقرار کردن ارتباط میان تابلو برق‌ها و سیستم کنترل مرکزی
  • و ...

انواع تابلو برق صنعتی

تابلو برق صنعتی از جهات مختلفی دسته بندی می‌شود. در این بخش با مهم‌ترین تقسیم‌بندی‌های این وسیله مهم آشنا خواهیم شد:

تابلو برق

انواع تابلو برق از نظر جنس

تابلو برق صنعتی از نظر جنس به دسته‌های زیر تقسیم بندی می‌شود:

  1. تابلو برق صنعتی از جنس آلومینیومی: این تابلو برق‌ها سبک و مقاوم بوده و علاوه بر آن انعطاف‌پذیری بالایی نیز دارد.
  2. تابلو برق صنعتی از جنس فولاد ضد زنگ و فولاد کربن: از نظر استقامت می‌توان گفت این تابلو برق‌ها دوام بسیار بالایی دارند و در برابر هر فرسایش و خوردگی در اثر رطوبت و مواد شیمیایی، مقاومت بالایی از خود نشان می‌دهند.
  3. تابلو برق صنعتی از جنس پلی کربنات: از ویژگی‌های این دسته از تابلوهای برق می‌توان به غیر رسانا، غیرمغناطیسی، محکم و سبک بودن آن اشاره نمود.
  4. تابلو برق صنعتی از جنس فایبرگلاس: زمانی که بخواهید تابلو برق را در محیط‌های مرطوب نصب نمایید، بهترین انتخاب این تابلو برق است چراکه در برابر مواد شیمیایی بسیار مقاوم است.

انواع تابلو برق از نظر سطح ولتاژ

از نظر سطح ولتاژ تابلو برق‌ها به سه دسته اصلی تقسیم می‌شوند:

  1. تابلو برق فشار ضعیف (LV): این دسته معمولا در ساختمان‌های معمولی مورد استفاده قرار می‌گیرد.
  2. تابلو برق فشار متوسط (MV): دارای سطح ولتاژ میان 1000 تا 63000 ولت هستند.
  3. تابلو برق فشار قوی (HV): دارای سطح ولتاژ میان 63000 تا 400000 ولت هستند. از آن‌ها به عنوان تابلوهای برق اتاق کنترل استفاده می‌شود.

اجزای تابلو برق صنعتی

در این بخش با تمامی اجزای تابلو برق آشنا خواهیم شد:

  • کنتاکتور: کنتاکتور در واقع یک کلید الکترومغناطیسی است که برای قطع و وصل کردن جریان از راه دور از آن استافاده می‌شود.
  • بی متال: بی متال قطعه‌ای است که با کمک آن جریان تابلو برق کنترل می‌شود و زمانی که مشکلی پیش بیاید، این بی متال است که جریان را قطع می‌کند. در حقیقت زمانی که دمای مدار بیشتر از حد مجاز باشد، جریان توسط بی متال قطع خواهد شد و می‌توان به عنوان کاربرد اصلی آن به محافظت از موتورهای سه فاز در برابر اورهیتینگ اشاره نمود.
  • رله: رله یکی از مهم‌ترین قطعات است که در صورت بروز خطا، مطابق با آن‌ها، دستور قطع یا وصل مدار را صادر می‌کند.
  • فیوز: فیوز وظیفه محافظت در مقابل اتصال کوتاه و اضافه بار را بر عهده دارد. روش کار به این صورت است که با افزایش بیش از حد جریان فیوز سوخته و مدار الکتریکی را قطع می‌کند.
  • کلید مینیاتوری: وظیفه این کلید دقیقا مانند فیوز است با این تفاوت که این کلید نمی‌سوزد و می‌توان مجدد از آن استفاده کرد.
  • کلید حرارتی: وظیفه حفاظت از موتورهای الکتریکی در هنگام اضافه بار حرارتی یا الکتریکی، عدم تعادل فاز و سایر ناهماهنگی‌ها بر عهده کلید حرارتی است.
  • کلید نشتی جریان یا RCD: وظیفه اصلی این کلید این است که از افراد مختلف در مقابل برق گرفتگی و با آتش سوزی محافظت نماید.
  • پوش باتن یا سوئیچ الکتریکی: این کلید به شما این امکان را می‌دهد تا جریان را به صورت دستی قطع و وصل نمایید.
  • چراغ سیگنال: این چراغ روشن یا خاموش بودن بخش‌های مختلف را نمایش می‌دهد. زمانی که خاموش است یعنی آن بخش خاموش است و برعکس.
  • چراغ هشدار: این چراغ در هنگام بروز خطا روشن شده و از راه دور خطا را اعلام می‌نماید.
  • تایمر: تایم ارسال سیگنال را کنترل و زمان‌بندی ی‌کند.
  • ترمینال: امکان برقراری ارتباط بین اجزای داخل تابلو برق بیرون از آن را فراهم می‌آورد.
  • میکروسوئیچ: این کلیدها نسبت به تغییرات فشار حساس هستند و با افزایش یا کاهش آن فورا واکنش نشان خواهند داد.
  • PLC: از PLC بری کنترل خودکار سیستم استفاده می‌شود. درواقع این قطعا رفتار قطعات دیگر را زیرنظر داشته و با توجه به آن و برنامه‌ای که برای آن تعریف شده، واکنش و خروجی مناسب را ایجاد می‌نماید.
  • وسایل اندازه‌گیری: این وسایل پارامترهای متغیر مختلف را اندازه‌گیری می‌نمایند.
  • ترانس جریان یا ولتاژ: از این قطعات برای کاهش یا افزایش جریان یا ولتاژ استفاده می‌شود.
  • شمش مسی یا شینه: زمانی که باید جریان بسیار زیادی از تابلو برق عبور کند، از شینه به جای کابل‌ها استفاده می‌شود.
  • سافت استارتر: در بعضی از تابلو برق‌ها، موتورها را به صورت ملایم راه اندازی می‌نماید.
  • اینورتر: این قطعه دور الکتروموتور را از طریق فرکانس کنترل می‌نماید.
  • داکت کابل: محفظه‌ای برای نگهداری از سیم‌کشی‌ها و کابل‌های متصل به تابلو برق می‌باشد.
  • بدنه یا محفظه فلزی تابلو برق: این محفظه اصلی‌ترین اجزای تابلو برق صنعتی است که تمامی قطعات و تجهیزات را داخل خود نگهداری می‌کند.

نتیجه‌‎گیری

در این مطلب به صورت کامل در رابطه با تابلو برق صنعتی و اجزای آن صحبت کردیم و شما را با نکات مختلفی در مورد این وسیله صنعتی پرکاربرد آشنا نمودیم. هم‌چنین تمامی اجزای تابلو برق را به شما معرفی نمودیم.

تابلو برق ساختمانی و اجزاء مربوط به آن

تابلو برق ساختمانی از اجزای مهم و ضروری یک مجتمع مسکونی یا تجاری است. وظیفه‌ی آنها حفاظت از مدارها و مدیریت توزیع برق در ساختمان است یک تابلو برق از مجموعه تجهیزات کنترلی و حفاظتی مانند کلیدهای مغناطیسی، کلیدهای اتوماتیک، محافظ جان، رله‌های کنترلی و نمایشگرها تشکیل شده است این تجهیزات از مدارهای برق در مقابل اضافه بار، اتصال کوتاه، برق‌گرفتگی و آتش‌سوزی جلوگیری می‌کنند.

تابلو برق کمک می‌کند تا راه‌اندازی و کنترل تجهیزات برقی را به‌آسانی انجام دهیم، باتوجه‌ به کاربرد بسیار زیاد این نوع تابلو برق، کارشناسان پرشین تکنیک، مجری ساخت تابلو برق ساختمان در تهران، در این مقاله اطلاعات موردنیاز درمورد آن‌را در اختیار شما قرار خواهند داد تا بتوانید ضمن در اختیار داشتن اطلاعات کافی، نسبت به خرید آن اقدام کنید.

انواع تابلو برق ساختمان

تابلوهای برق که در ساختمان‌ها استفاده می‌شوند، انواع مختلفی دارند. انواع آنها شامل موارد زیر است:

  • تابلو برق اصلی یا تابلو کنتور اصلی
  • تابلو برق مشاعات یا تابلو برق عمومی
  • تابلو توزیع برق واحدها
  • تابلو برق آسانسور
  • تابلو جریان ضعیف
  • تابلو توزیع برق دیزل ژنراتور
  • تابلو توزیع برق یو پی اس

برای آشنایی بیشتر شما کاربران عزیز، در ادامه توضیحات کامل‌تر همراه با جزئیات بیشتری را در مورد مهم‌ترین و پرکاربردترین آنها در اختیار شما قرار خواهیم داد.

تابلو برق اصلی یا تابلو کنتور اصلی

تابلو برق اصلی یا تابلو کنتور، برق تمام ساختمان ازجمله واحدها و مشاعات را تأمین می‌کند. این تابلو در نقشه با MDP نمایش داده می‌شود. کابل اصلی برق ابتدا وارد این تابلو شده و سپس در ساختمان توزیع می‌شود این تابلو شامل قسمت ورودی، قسمت کنتور و قسمت خدمات است که در ادامه، اطلاعات لازم درمورد هریک از این قسمت‌ها را در اختیار شما قرار می‌دهیم.

قسمت ورودی تابلو برق اصلی

یک کابل ۴ رشته‌ای با سطح مقطع ۱۶ میلیمترمربع ورودی تابلو برق را تشکیل می‌دهد. از این ۴ رشته، ۳ رشته به فاز و یک رشته به PEN می‌رود. سه رشته‌ی فاز به ورودی کلید اتوماتیک متصل می‌شوند.

خروجی کلید اتوماتیک نیز دو قسمت ورودی فیوز شیشه‌ای و ورودی فیوز سکسیونری را تغذیه می‌کند. سپس خروجی هر فیوز شیشه‌ای به یک سر چراغ سیگنال وصل شده و سر دیگر چراغ سیگنال به نول وصل می‌شود هرکدام از خروجی‌های فیوز سکسیونری نیز بایستی برروی شینه فاز جداگانه‌ای قرار بگیرند تا متصل کردن هریک از کنتورها به شینه‌ها امکان‌پذیر باشد.

پس از حفاظت و به‌منظور انشعاب گرفتن، شما نیاز به باس بار دارید که یک تسمه فلزی با سوراخ‌هایی بر روی آن است. سیم‌های ورودی و خروجی توسط کابلشو بر روی آن بسته شده و به‌ وسیله‌ی مقره‌های عایق از تماس باس بار با بدنه‌ی تابلو محافظت می‌شود.

این همان قسمتی است که مسئولیت آن با اداره برق است و توسط آن اداره پلمپ می‌شود چهارمین سیم نیز که به‌عنوان هادی حفاظتی-خنثی عمل می‌کند، بایستی ابتدا بر روی شینه‌ی زمین متصل شده و بعدازآن به شینه‌ی نول جمپر شود.

قسمت کنتور تابلو برق اصلی

کابل اصلی پس از ورود به ساختمان، از قسمت پایین وارد تابلو کنتور و سپس وارد کلید فیوز که از نوع قابل قطع شدن زیر بار است، می‌شود. تعداد کنتورهای این تابلو براساس تعداد واحدهای مسکونی ساختمانی مشخص می‌شود به‌عنوان مثال، در یک ساختمان ۳ طبقه که هر طبقه یک واحد آپارتمان دارد، تعداد ۴ عدد کنتور در تابلوی اصلی قرار می‌گیرد.

یکی از این ۴ کنتور برای تابلوی عمومی و بقیه‌ی ۳ کنتور هرکدام برای یکی واحدها است. درصورتی‌که ظ واحدها تک فاز باشد، تابلو برق خانگی تک فاز، و اگر ساختمان دارای آسانسور باشد، تابلو برق اشتراکی سه فاز خواهد بود در قسمت وسط تابلو تابلو برق ساختمان، مدارهای برق‌رسانی به واحدهای ساختمان قرار می‌گیرند. کنتاکتورها در همین قسمت نصب می‌شوند و خروجی هر کلید فیوز وارد کنتور می‌شود.

توجه داشته باشید که در زمان اتصال فاز به کنتورها لازم است که تعادل بار برروی فازها برقرار باشد. همچنین نام فاز در کنار هر خط ورودی به کنتور به‌وسیله‌ی برچسب مشخص شده باشد دلیل استفاه از رله کنترل فاز در بعضی از تابلوها همین است.

رله کنترل فاز وظیفه‌ی محافظت از مدار در مقابل افت ولتاژ، اضافه ولتاژ، عدم تقارن و توالی فاز است. محل نصب رله کنترل فاز در ابتدای مدار و بعد از فیوز است لازم است که برای هر واحد یک شینه نول در تابلوی برق اصلی نصب شود. ضمن اینکه شینه نول باید روی مقره قرار گیرد.

در صورت عدم نصب یک شینه نول برای هر واحد، لازم است که در تابلو مینیاتوری واحدها از محافظ جان استفاده شود. در چنین وضعیتی، لازم است که سیم‌ها و کابل‌ها به‌صورت پیچی به شینه نول متصل شوند توجه داشته باشید که شینه ارت باید مستقیماً بر روی تابلو نصب شود و محلی که شینه را نصب می‌کنید نباید هیچگونه رنگی داشته باشد منظور این است که اگر تابلو برق دارای رنگ است، لازم است که رنگ قسمت اتصال شینه ارت به تابلو کاملاً تراشیده شود. درغیراین‌صورت، به‌دلیل عایق بودن رنگ، اتصال مناسبی انجام نمی‌شود. بدنه‌ی تابلوهای فلزی حتماً باید ارت شود.

همچنین باید خروجی کنتور هر واحد آپارتمان به کلید مینیاتوری همان واحد متصل شود. بدین ترتیب، بین خروجی کلیدهای مینیاتوری هر واحد به محافظ جان ۳۰ میلی‌آمپر همان واحد اتصال برقرار می‌شود. ضمن اینکه کلید سه فاز متعلق به تابلو مشاعات است و خروجی آن باید به تابلو مشاعات وصل شود برای اتصال سیم‌ها به شینه از دسته‌بندی استفاده کنید. به‌همین‌منظور و برای اینکه سیم‌کشی‌های داخل تابلو منظم شوند از داکت یا بست کمربندی استفاده کنید. فراموش نکنید که در زمان سیم‌کشی کابل‌ها و سیم‌ها را برچسب‌گذاری کنید.

اگر قصد آشنایی با دیگر تابلو برق چون تابلو برق استخر را خواهید داشت می توانید از طریق لینک مربوطه به آن مراجعه فرمائید.

نقشه تابلو کنتور

تابلو کنتور دارای برق سه فاز است. البته تغذیه کننده‌ی تابلو براساس نیاز ساختمان انتخاب می‌شود.

  • هر سه سیم فاز ابتدا وارد کلید فیوز می‌شوند. این کلید فیوزها باید از نوع قابل قطع شدن زیر بار باشند.
  • کلید فیوز باید در انتهای پایینی تابلو و در جایی که کابل اصلی وارد تابلو می‌شود نصب شود.
  • هریک از سه سیم مربوط به فازها به یک‌سر لامپ‌ها متصل شده و سر دیگر لامپ‌ها به یکدیگر متصل می‌شوند. همچنین لازم است که سرراه هریک از لامپ‌ها نیز یک فیوز شیشه‌ای قرار داده شود.
  • به‌دلیل استفاده‌ی زیاد از سیم‌های نول و ارت در تابلو کنتور، لازم است برای هریک از آنها شینه یا ترمینال درنظر گرفته شود.
  • لازم است که هریک از سه خروجی کلید فیوز به شینه‌ی جداگانه‌ای مجهز باشد. به‌این‌صورت می‌توانید هریک از کنتاکتورها را پس از تقسیم بین فازها به این شینه‌ها متصل کنید.
  • توجه داشته باشید که شینه‌ی مربوط به اتصال ارت باید به بدنه‌ی فلزی تابلو و درهای آن اتصال داشته باشد.

تابلو برق مشاعات یا تابلو برق عمومی

از انواع تابلو برق ساختمان، تابلو برق مشاعات یا تابلو برق عمومی است که برای تأمین برق آن قسمتی از ساختمان که تمام ساکنین مجتمع مسکونی یا مجتمع تجاری از آن به‌صورت مشترک استفاده می‌کنند، به کار برده می‌شود برای نمونه می‌توانیم از قسمت‌های راه‌پله، پارکینگ، پشت‌بام و حیاط نام ببریم.

سیستم‌های آنتن مرکزی، اعلام حریق، آیفون، موتورخانه، پمپ آب، آسانسور و پله‌ برقی نیز از این تابلو تغذیه می‌شوند از آنجایی‌که این تابلو باید در دسترس تمام ساکنین مجتمع قرار داشته باشد، معمولاً آن را در پیلوت مجتمع مسکونی یا تجاری نصب می‌کنند. این تابلو در نقشه با GDB نمایش داده می‌شود.

تابلو برق ساختمانی و اجزاء مربوط به آن

تابلو برق ساختمانی از اجزای مهم و ضروری یک مجتمع مسکونی یا تجاری است. وظیفه‌ی آنها حفاظت از مدارها و مدیریت توزیع برق در ساختمان است یک تابلو برق از مجموعه تجهیزات کنترلی و حفاظتی مانند کلیدهای مغناطیسی، کلیدهای اتوماتیک، محافظ جان، رله‌های کنترلی و نمایشگرها تشکیل شده است این تجهیزات از مدارهای برق در مقابل اضافه بار، اتصال کوتاه، برق‌گرفتگی و آتش‌سوزی جلوگیری می‌کنند.

تابلو برق کمک می‌کند تا راه‌اندازی و کنترل تجهیزات برقی را به‌آسانی انجام دهیم، باتوجه‌ به کاربرد بسیار زیاد این نوع تابلو برق، کارشناسان پرشین تکنیک، مجری ساخت تابلو برق ساختمان در تهران، در این مقاله اطلاعات موردنیاز درمورد آن‌را در اختیار شما قرار خواهند داد تا بتوانید ضمن در اختیار داشتن اطلاعات کافی، نسبت به خرید آن اقدام کنید.

انواع تابلو برق ساختمان

تابلوهای برق که در ساختمان‌ها استفاده می‌شوند، انواع مختلفی دارند. انواع آنها شامل موارد زیر است:

  • تابلو برق اصلی یا تابلو کنتور اصلی
  • تابلو برق مشاعات یا تابلو برق عمومی
  • تابلو توزیع برق واحدها
  • تابلو برق آسانسور
  • تابلو جریان ضعیف
  • تابلو توزیع برق دیزل ژنراتور
  • تابلو توزیع برق یو پی اس

برای آشنایی بیشتر شما کاربران عزیز، در ادامه توضیحات کامل‌تر همراه با جزئیات بیشتری را در مورد مهم‌ترین و پرکاربردترین آنها در اختیار شما قرار خواهیم داد.

تابلو برق اصلی یا تابلو کنتور اصلی

تابلو برق اصلی یا تابلو کنتور، برق تمام ساختمان ازجمله واحدها و مشاعات را تأمین می‌کند. این تابلو در نقشه با MDP نمایش داده می‌شود. کابل اصلی برق ابتدا وارد این تابلو شده و سپس در ساختمان توزیع می‌شود این تابلو شامل قسمت ورودی، قسمت کنتور و قسمت خدمات است که در ادامه، اطلاعات لازم درمورد هریک از این قسمت‌ها را در اختیار شما قرار می‌دهیم.

قسمت ورودی تابلو برق اصلی

یک کابل ۴ رشته‌ای با سطح مقطع ۱۶ میلیمترمربع ورودی تابلو برق را تشکیل می‌دهد. از این ۴ رشته، ۳ رشته به فاز و یک رشته به PEN می‌رود. سه رشته‌ی فاز به ورودی کلید اتوماتیک متصل می‌شوند.

خروجی کلید اتوماتیک نیز دو قسمت ورودی فیوز شیشه‌ای و ورودی فیوز سکسیونری را تغذیه می‌کند. سپس خروجی هر فیوز شیشه‌ای به یک سر چراغ سیگنال وصل شده و سر دیگر چراغ سیگنال به نول وصل می‌شود هرکدام از خروجی‌های فیوز سکسیونری نیز بایستی برروی شینه فاز جداگانه‌ای قرار بگیرند تا متصل کردن هریک از کنتورها به شینه‌ها امکان‌پذیر باشد.

پس از حفاظت و به‌منظور انشعاب گرفتن، شما نیاز به باس بار دارید که یک تسمه فلزی با سوراخ‌هایی بر روی آن است. سیم‌های ورودی و خروجی توسط کابلشو بر روی آن بسته شده و به‌ وسیله‌ی مقره‌های عایق از تماس باس بار با بدنه‌ی تابلو محافظت می‌شود.

این همان قسمتی است که مسئولیت آن با اداره برق است و توسط آن اداره پلمپ می‌شود چهارمین سیم نیز که به‌عنوان هادی حفاظتی-خنثی عمل می‌کند، بایستی ابتدا بر روی شینه‌ی زمین متصل شده و بعدازآن به شینه‌ی نول جمپر شود.

قسمت کنتور تابلو برق اصلی

کابل اصلی پس از ورود به ساختمان، از قسمت پایین وارد تابلو کنتور و سپس وارد کلید فیوز که از نوع قابل قطع شدن زیر بار است، می‌شود. تعداد کنتورهای این تابلو براساس تعداد واحدهای مسکونی ساختمانی مشخص می‌شود به‌عنوان مثال، در یک ساختمان ۳ طبقه که هر طبقه یک واحد آپارتمان دارد، تعداد ۴ عدد کنتور در تابلوی اصلی قرار می‌گیرد.

یکی از این ۴ کنتور برای تابلوی عمومی و بقیه‌ی ۳ کنتور هرکدام برای یکی واحدها است. درصورتی‌که ظ واحدها تک فاز باشد، تابلو برق خانگی تک فاز، و اگر ساختمان دارای آسانسور باشد، تابلو برق اشتراکی سه فاز خواهد بود در قسمت وسط تابلو تابلو برق ساختمان، مدارهای برق‌رسانی به واحدهای ساختمان قرار می‌گیرند. کنتاکتورها در همین قسمت نصب می‌شوند و خروجی هر کلید فیوز وارد کنتور می‌شود.

توجه داشته باشید که در زمان اتصال فاز به کنتورها لازم است که تعادل بار برروی فازها برقرار باشد. همچنین نام فاز در کنار هر خط ورودی به کنتور به‌وسیله‌ی برچسب مشخص شده باشد دلیل استفاه از رله کنترل فاز در بعضی از تابلوها همین است.

رله کنترل فاز وظیفه‌ی محافظت از مدار در مقابل افت ولتاژ، اضافه ولتاژ، عدم تقارن و توالی فاز است. محل نصب رله کنترل فاز در ابتدای مدار و بعد از فیوز است لازم است که برای هر واحد یک شینه نول در تابلوی برق اصلی نصب شود. ضمن اینکه شینه نول باید روی مقره قرار گیرد.

در صورت عدم نصب یک شینه نول برای هر واحد، لازم است که در تابلو مینیاتوری واحدها از محافظ جان استفاده شود. در چنین وضعیتی، لازم است که سیم‌ها و کابل‌ها به‌صورت پیچی به شینه نول متصل شوند توجه داشته باشید که شینه ارت باید مستقیماً بر روی تابلو نصب شود و محلی که شینه را نصب می‌کنید نباید هیچگونه رنگی داشته باشد منظور این است که اگر تابلو برق دارای رنگ است، لازم است که رنگ قسمت اتصال شینه ارت به تابلو کاملاً تراشیده شود. درغیراین‌صورت، به‌دلیل عایق بودن رنگ، اتصال مناسبی انجام نمی‌شود. بدنه‌ی تابلوهای فلزی حتماً باید ارت شود.

همچنین باید خروجی کنتور هر واحد آپارتمان به کلید مینیاتوری همان واحد متصل شود. بدین ترتیب، بین خروجی کلیدهای مینیاتوری هر واحد به محافظ جان ۳۰ میلی‌آمپر همان واحد اتصال برقرار می‌شود. ضمن اینکه کلید سه فاز متعلق به تابلو مشاعات است و خروجی آن باید به تابلو مشاعات وصل شود برای اتصال سیم‌ها به شینه از دسته‌بندی استفاده کنید. به‌همین‌منظور و برای اینکه سیم‌کشی‌های داخل تابلو منظم شوند از داکت یا بست کمربندی استفاده کنید. فراموش نکنید که در زمان سیم‌کشی کابل‌ها و سیم‌ها را برچسب‌گذاری کنید.

اگر قصد آشنایی با دیگر تابلو برق چون تابلو برق استخر را خواهید داشت می توانید از طریق لینک مربوطه به آن مراجعه فرمائید.

نقشه تابلو کنتور

تابلو کنتور دارای برق سه فاز است. البته تغذیه کننده‌ی تابلو براساس نیاز ساختمان انتخاب می‌شود.

  • هر سه سیم فاز ابتدا وارد کلید فیوز می‌شوند. این کلید فیوزها باید از نوع قابل قطع شدن زیر بار باشند.
  • کلید فیوز باید در انتهای پایینی تابلو و در جایی که کابل اصلی وارد تابلو می‌شود نصب شود.
  • هریک از سه سیم مربوط به فازها به یک‌سر لامپ‌ها متصل شده و سر دیگر لامپ‌ها به یکدیگر متصل می‌شوند. همچنین لازم است که سرراه هریک از لامپ‌ها نیز یک فیوز شیشه‌ای قرار داده شود.
  • به‌دلیل استفاده‌ی زیاد از سیم‌های نول و ارت در تابلو کنتور، لازم است برای هریک از آنها شینه یا ترمینال درنظر گرفته شود.
  • لازم است که هریک از سه خروجی کلید فیوز به شینه‌ی جداگانه‌ای مجهز باشد. به‌این‌صورت می‌توانید هریک از کنتاکتورها را پس از تقسیم بین فازها به این شینه‌ها متصل کنید.
  • توجه داشته باشید که شینه‌ی مربوط به اتصال ارت باید به بدنه‌ی فلزی تابلو و درهای آن اتصال داشته باشد.

تابلو برق مشاعات یا تابلو برق عمومی

از انواع تابلو برق ساختمان، تابلو برق مشاعات یا تابلو برق عمومی است که برای تأمین برق آن قسمتی از ساختمان که تمام ساکنین مجتمع مسکونی یا مجتمع تجاری از آن به‌صورت مشترک استفاده می‌کنند، به کار برده می‌شود برای نمونه می‌توانیم از قسمت‌های راه‌پله، پارکینگ، پشت‌بام و حیاط نام ببریم.

سیستم‌های آنتن مرکزی، اعلام حریق، آیفون، موتورخانه، پمپ آب، آسانسور و پله‌ برقی نیز از این تابلو تغذیه می‌شوند از آنجایی‌که این تابلو باید در دسترس تمام ساکنین مجتمع قرار داشته باشد، معمولاً آن را در پیلوت مجتمع مسکونی یا تجاری نصب می‌کنند. این تابلو در نقشه با GDB نمایش داده می‌شود.

تابلو برق ساختمانی و اجزاء مربوط به آن

تابلو برق ساختمانی از اجزای مهم و ضروری یک مجتمع مسکونی یا تجاری است. وظیفه‌ی آنها حفاظت از مدارها و مدیریت توزیع برق در ساختمان است یک تابلو برق از مجموعه تجهیزات کنترلی و حفاظتی مانند کلیدهای مغناطیسی، کلیدهای اتوماتیک، محافظ جان، رله‌های کنترلی و نمایشگرها تشکیل شده است این تجهیزات از مدارهای برق در مقابل اضافه بار، اتصال کوتاه، برق‌گرفتگی و آتش‌سوزی جلوگیری می‌کنند.

تابلو برق کمک می‌کند تا راه‌اندازی و کنترل تجهیزات برقی را به‌آسانی انجام دهیم، باتوجه‌ به کاربرد بسیار زیاد این نوع تابلو برق، کارشناسان پرشین تکنیک، مجری ساخت تابلو برق ساختمان در تهران، در این مقاله اطلاعات موردنیاز درمورد آن‌را در اختیار شما قرار خواهند داد تا بتوانید ضمن در اختیار داشتن اطلاعات کافی، نسبت به خرید آن اقدام کنید.

انواع تابلو برق ساختمان

تابلوهای برق که در ساختمان‌ها استفاده می‌شوند، انواع مختلفی دارند. انواع آنها شامل موارد زیر است:

  • تابلو برق اصلی یا تابلو کنتور اصلی
  • تابلو برق مشاعات یا تابلو برق عمومی
  • تابلو توزیع برق واحدها
  • تابلو برق آسانسور
  • تابلو جریان ضعیف
  • تابلو توزیع برق دیزل ژنراتور
  • تابلو توزیع برق یو پی اس

برای آشنایی بیشتر شما کاربران عزیز، در ادامه توضیحات کامل‌تر همراه با جزئیات بیشتری را در مورد مهم‌ترین و پرکاربردترین آنها در اختیار شما قرار خواهیم داد.

تابلو برق اصلی یا تابلو کنتور اصلی

تابلو برق اصلی یا تابلو کنتور، برق تمام ساختمان ازجمله واحدها و مشاعات را تأمین می‌کند. این تابلو در نقشه با MDP نمایش داده می‌شود. کابل اصلی برق ابتدا وارد این تابلو شده و سپس در ساختمان توزیع می‌شود این تابلو شامل قسمت ورودی، قسمت کنتور و قسمت خدمات است که در ادامه، اطلاعات لازم درمورد هریک از این قسمت‌ها را در اختیار شما قرار می‌دهیم.

قسمت ورودی تابلو برق اصلی

یک کابل ۴ رشته‌ای با سطح مقطع ۱۶ میلیمترمربع ورودی تابلو برق را تشکیل می‌دهد. از این ۴ رشته، ۳ رشته به فاز و یک رشته به PEN می‌رود. سه رشته‌ی فاز به ورودی کلید اتوماتیک متصل می‌شوند.

خروجی کلید اتوماتیک نیز دو قسمت ورودی فیوز شیشه‌ای و ورودی فیوز سکسیونری را تغذیه می‌کند. سپس خروجی هر فیوز شیشه‌ای به یک سر چراغ سیگنال وصل شده و سر دیگر چراغ سیگنال به نول وصل می‌شود هرکدام از خروجی‌های فیوز سکسیونری نیز بایستی برروی شینه فاز جداگانه‌ای قرار بگیرند تا متصل کردن هریک از کنتورها به شینه‌ها امکان‌پذیر باشد.

پس از حفاظت و به‌منظور انشعاب گرفتن، شما نیاز به باس بار دارید که یک تسمه فلزی با سوراخ‌هایی بر روی آن است. سیم‌های ورودی و خروجی توسط کابلشو بر روی آن بسته شده و به‌ وسیله‌ی مقره‌های عایق از تماس باس بار با بدنه‌ی تابلو محافظت می‌شود.

این همان قسمتی است که مسئولیت آن با اداره برق است و توسط آن اداره پلمپ می‌شود چهارمین سیم نیز که به‌عنوان هادی حفاظتی-خنثی عمل می‌کند، بایستی ابتدا بر روی شینه‌ی زمین متصل شده و بعدازآن به شینه‌ی نول جمپر شود.

قسمت کنتور تابلو برق اصلی

کابل اصلی پس از ورود به ساختمان، از قسمت پایین وارد تابلو کنتور و سپس وارد کلید فیوز که از نوع قابل قطع شدن زیر بار است، می‌شود. تعداد کنتورهای این تابلو براساس تعداد واحدهای مسکونی ساختمانی مشخص می‌شود به‌عنوان مثال، در یک ساختمان ۳ طبقه که هر طبقه یک واحد آپارتمان دارد، تعداد ۴ عدد کنتور در تابلوی اصلی قرار می‌گیرد.

یکی از این ۴ کنتور برای تابلوی عمومی و بقیه‌ی ۳ کنتور هرکدام برای یکی واحدها است. درصورتی‌که ظ واحدها تک فاز باشد، تابلو برق خانگی تک فاز، و اگر ساختمان دارای آسانسور باشد، تابلو برق اشتراکی سه فاز خواهد بود در قسمت وسط تابلو تابلو برق ساختمان، مدارهای برق‌رسانی به واحدهای ساختمان قرار می‌گیرند. کنتاکتورها در همین قسمت نصب می‌شوند و خروجی هر کلید فیوز وارد کنتور می‌شود.

توجه داشته باشید که در زمان اتصال فاز به کنتورها لازم است که تعادل بار برروی فازها برقرار باشد. همچنین نام فاز در کنار هر خط ورودی به کنتور به‌وسیله‌ی برچسب مشخص شده باشد دلیل استفاه از رله کنترل فاز در بعضی از تابلوها همین است.

رله کنترل فاز وظیفه‌ی محافظت از مدار در مقابل افت ولتاژ، اضافه ولتاژ، عدم تقارن و توالی فاز است. محل نصب رله کنترل فاز در ابتدای مدار و بعد از فیوز است لازم است که برای هر واحد یک شینه نول در تابلوی برق اصلی نصب شود. ضمن اینکه شینه نول باید روی مقره قرار گیرد.

در صورت عدم نصب یک شینه نول برای هر واحد، لازم است که در تابلو مینیاتوری واحدها از محافظ جان استفاده شود. در چنین وضعیتی، لازم است که سیم‌ها و کابل‌ها به‌صورت پیچی به شینه نول متصل شوند توجه داشته باشید که شینه ارت باید مستقیماً بر روی تابلو نصب شود و محلی که شینه را نصب می‌کنید نباید هیچگونه رنگی داشته باشد منظور این است که اگر تابلو برق دارای رنگ است، لازم است که رنگ قسمت اتصال شینه ارت به تابلو کاملاً تراشیده شود. درغیراین‌صورت، به‌دلیل عایق بودن رنگ، اتصال مناسبی انجام نمی‌شود. بدنه‌ی تابلوهای فلزی حتماً باید ارت شود.

همچنین باید خروجی کنتور هر واحد آپارتمان به کلید مینیاتوری همان واحد متصل شود. بدین ترتیب، بین خروجی کلیدهای مینیاتوری هر واحد به محافظ جان ۳۰ میلی‌آمپر همان واحد اتصال برقرار می‌شود. ضمن اینکه کلید سه فاز متعلق به تابلو مشاعات است و خروجی آن باید به تابلو مشاعات وصل شود برای اتصال سیم‌ها به شینه از دسته‌بندی استفاده کنید. به‌همین‌منظور و برای اینکه سیم‌کشی‌های داخل تابلو منظم شوند از داکت یا بست کمربندی استفاده کنید. فراموش نکنید که در زمان سیم‌کشی کابل‌ها و سیم‌ها را برچسب‌گذاری کنید.

اگر قصد آشنایی با دیگر تابلو برق چون تابلو برق استخر را خواهید داشت می توانید از طریق لینک مربوطه به آن مراجعه فرمائید.

نقشه تابلو کنتور

تابلو کنتور دارای برق سه فاز است. البته تغذیه کننده‌ی تابلو براساس نیاز ساختمان انتخاب می‌شود.

  • هر سه سیم فاز ابتدا وارد کلید فیوز می‌شوند. این کلید فیوزها باید از نوع قابل قطع شدن زیر بار باشند.
  • کلید فیوز باید در انتهای پایینی تابلو و در جایی که کابل اصلی وارد تابلو می‌شود نصب شود.
  • هریک از سه سیم مربوط به فازها به یک‌سر لامپ‌ها متصل شده و سر دیگر لامپ‌ها به یکدیگر متصل می‌شوند. همچنین لازم است که سرراه هریک از لامپ‌ها نیز یک فیوز شیشه‌ای قرار داده شود.
  • به‌دلیل استفاده‌ی زیاد از سیم‌های نول و ارت در تابلو کنتور، لازم است برای هریک از آنها شینه یا ترمینال درنظر گرفته شود.
  • لازم است که هریک از سه خروجی کلید فیوز به شینه‌ی جداگانه‌ای مجهز باشد. به‌این‌صورت می‌توانید هریک از کنتاکتورها را پس از تقسیم بین فازها به این شینه‌ها متصل کنید.
  • توجه داشته باشید که شینه‌ی مربوط به اتصال ارت باید به بدنه‌ی فلزی تابلو و درهای آن اتصال داشته باشد.

تابلو برق مشاعات یا تابلو برق عمومی

از انواع تابلو برق ساختمان، تابلو برق مشاعات یا تابلو برق عمومی است که برای تأمین برق آن قسمتی از ساختمان که تمام ساکنین مجتمع مسکونی یا مجتمع تجاری از آن به‌صورت مشترک استفاده می‌کنند، به کار برده می‌شود برای نمونه می‌توانیم از قسمت‌های راه‌پله، پارکینگ، پشت‌بام و حیاط نام ببریم.

سیستم‌های آنتن مرکزی، اعلام حریق، آیفون، موتورخانه، پمپ آب، آسانسور و پله‌ برقی نیز از این تابلو تغذیه می‌شوند از آنجایی‌که این تابلو باید در دسترس تمام ساکنین مجتمع قرار داشته باشد، معمولاً آن را در پیلوت مجتمع مسکونی یا تجاری نصب می‌کنند. این تابلو در نقشه با GDB نمایش داده می‌شود.

آشنایی با تابلو برق صنعتی و انواع آن

تابلو برق‌ صنعتی به عنوان عضوی جدانشدنی از صنایع تولیدی و کارخانجات به حساب می‌آیند. ایجاد نظم بیشتر و ارتباط صحیح میان اجزار یک سیستم و فرآیندی برقی از مهم‌ترین وظایف تابلو برق صنعتی به‌شمار می‌آید. در کنار ساماندهی، ایجاد ایمنی بیشتر در محیط کار نیز از ویژگی‌های بارز این دسته از تابلو برق‌ها است.

تابلو برق صنعتی چیست؟

پیش از معرفی و بررسی انواع تابلو برق‌های صنعتی و تجهیزات مورد نیاز برای ساخت یک تابلو برق صنعتی، به ارائه توضیحات و تعریف درباره آن می‌پردازیم. داشتن یک محفظه فلزی برای ساخت تابلو برق صنعتی از واجبات شروع کار است. این محفظه فلزی به منظور قرار گرفتن قطعات تشکیل دهنده مورد استفاده واقع می‌شود. بسته به نوع و خدمات مورد انتظار از تابلو برق صنعتی قطعات و تجهیزات متفاوتی در درون محفظه ذکر شده نصب می‌شود. محافظت از افراد در محل کار و همچنین محافظ از اجزاء درونی تابلو برق صنعتی از جمله وظایف دیگر آن‌هاست.

تابلو برق، تجهیزات الکتریکی یا الکترونیکی از قبیل سوئیچ‌ها، دستگیره‌ها و نمایشگرها را در ردیف‌های عایق‌بندی شده و به‌صورت منظم قرار می‌دهد تا کنترل، تعویض و تعمیر آنها توسط اپراتور به‌آسانی قابل انجام باشد دراین‌ بین، ممکن است لازم باشد که برخی از تابلو برق‌ های الکترونیکی ویژگی‌های خاصی از جمله تهویه مناسب برای کاهش دما، محافظت از اختلال فرکانس‌های رادیویی، یا قابلیت محافظت از تخلیه الکترواستاتیکی، را دارا باشند.

تجهیزات تابلو برق صنعتی

شیوه عملکرد تجهیزات الکتریکی و مدارها در یک تابلو برق منجر به کنترل وسایل برقی مورد استفاده دز صنایع تولیدی و کارخانجات می‌شود. تامین میزان انرژی لازم برای استفاده این دسته از وسایل و بهره‌برداری آسان، دقیق و بدون معطلی از دستگاه‌های الکترویکی، مستلزم بکارگیری تجهیزات ایمن و مرغوب است.

کنتاکتور

قطع و وصل جریان ورودی به الکتروموتورها وظیفه اصلی یک کنتاکتور در تابلو برق‌صنعتی است. یک موتور سه‌ فاز را از راه دور کنترل کنیم، به یک رله با کلید اتصال قوی نیاز داریم تا بتواند فشار جریان موتور را در حالت ایمن هدایت کند رله‌های الکترومکانیکی که قدرت بالایی دارند و با عنوان کنتاکتور شناخته می‌شوند، برای همین منظور ساخته شده‌اند.

در صورت بروز مشکلاتی همچون افت ولتاژ، جابه‌جایی فاز، عدم تقارن ولتاژ سه فاز و یا قطع بودن یکی از فازها، کنترل فاز اجازه‌ی روشن شدن به تابلو برق را نمی‌دهد و برای همین منظور، می‌توان از تیغه‌ی باز آن در مدار، جهت استارت نمودن تابلو استفاده کرد معمولاً یک کنتاکت بسته نیز بر روی آن وجود دارد که می‌توانید آن را به یک بیزر متصل نمایید تا دلیل خاموش شدن یا روشن نشدن تابلو برق را به تکنسین یا اپراتور اعلام نماید.

فیوز

فیوزها جزء مهم‌ترین تجهیزات تابلو برق صنعتی، تابلو برق استخری محسوب می‌شود. آنها وظیفه‌ی حفاظت از مدار در مقابل اضافه بار و اتصال کوتاه را برعهده دارند فیوزها زمانی‌که جریان بیش‌ازحد مجاز باشد، مدار را قطع می‌کنند. فیوز از یک رشته سیم تشکیل شده است که در زمان اضافه بار ذوب می‌شود و جریان را قطع می‌کند.

کلید مینیاتوری MCB

هنگام بروز شرایط غیرطبیعی در شبکه، مانند اتصال کوتاه، اضافه بار یا عبور جریان غیرمجاز، کلید مینیاتوری به‌صورت خودکار مدار الکتریکی را قطع می‌کند کلیدهای مینیاتوری نسبت به فیوزها از حساسیت بالاتری برخوردار هستند و مطمئن‌تر از آنها عمل می‌کنند. در کلیدهای مینیاتوری جریان نامی بیشتر از ۱۰۰ آمپر نیست و عملکردی حرارتی یا حرارتی-مغناطیسی دارند.

کلید حرارتی MPCB

MPCB یا محافظ قطع کننده‌ی موتور الکتریکی، همان‌طور که از نام آن پیداست، برای حفاظت از موتور الکتریکی مورد استفاده قرار می‌گیرد. وظیفه‌ی این کلید در مدار، هم شامل حفاظت درمقابل اضافه بار (حرارتی یا الکترونیکی) و هم شامل حفاظت درمقابل خطا (مغناطیسی) است موتورهای الکتریکی کاربردهای زیادی در صنعت دارند و به‌منظور کنترل سرعت قطعات مکانیکی مورد استفاده قرار می‌گیرند. به‌همین‌دلیل، محافظت از آنها اهمیت بسیار زیادی دارد.

MPCBها وظایف مختلفی در تابلو برق ایفا می‌کنند تا منبع الکتریسیته امنی برای موتورها فراهم کنند. از جمله‌ی آنها می‌توان به این موارد اشاره کرد:

  • حفاظت درمقابل اضافه بار
  • حفاظت در مقابل خطای الکترونیکی شامل اتصال کوتاه، مشکلات خط اتصال به زمین و مشکلات خط به خط
  • حفاظت درمقابل عدم تعادل فاز و افت فاز
  • ایجاد تأخیر حرارتی برای جلوگیری از بازگشت سریع موتور بعد از اضافه بار
  • نمایش هشدار خطا به‌وسیله چراغ LED
  • اتصال مجدد خودکار

کلید کامپکت MCCB

کلید کامپکت یا همان Molded Case Circuit Breaker = MCCB جزو وسایل حفاظت الکتریکی در تابلو برق صنعتی است که برای طیف گسترده‌ای از ولتاژها و فرکانس‌های ۵۰ هرتز و ۶۰ هرتز مورد استفاده قرار می‌گیرد تفاوت اصلی آن با کلیدهای مینیاتوری در این است که می‌تواند جریان نامی تا ۲۵۰۰ آمپر داشته باشد و درعین‌حال قابلیت تنظیم شدن را نیز دارد. تفاوت دیگر این است که MCCB ها از MCB ها بسیار بزرگتر هستند.

کلید کامپکت به‌عنوان یک قطعه‌ی محافظت کننده دارای سه نقش اصلی در تابلو برق است. این موارد از این قرار هستند:

  • حفاظت درمقابل اضافه بار
  • حفاظت درمقال خطاهای الکتریکی مانند خطای خط یا اتصال کوتاه
  • روشن و خاموش کردن

در حقیقت کلید کامپکت معمولاً زمانی مورد استفاده قرار می‌گیرد که جریان بار بیشتر از توان کلید مینیاتوری باشد. عملکرد آن حرارتی یا حرارتی-مغناطیسی است و جریان نامی آن ۱۰۰۰ آمپر است.

کلید RCD یا کلید محافظ جان

کلید RCD که مخفف Residual Current Device است وظیفه‌ی محافظت از جان را دارد و درمقابل شوک الکتریکی که در صورت لمس سیم بدون روکش پدید می‌آید، عکس‌العمل نشان می‌دهد در تابلو برق، هر دو سیم فاز و نول از طریق این کلید به‌هم متصل شده‌اند. زمانی که در جریان نشتی وجود داشته باشد، این کلید مدار را قطع می‌کند تا از خطرات ناشی از برق‌گرفتگی و آتش‌سوزی جلوگیری کند، کلید RCD مداوماً جریان برق را کنترل می‌کند و اگر مقدار جریان جاری در فاز به نول برنگردد، عدم انطباق بین دو جریان فاز و نول را شناسایی کرده و بلافاصله مدار را قطع می‌کند.

چراغ هشدار

از چراغ‌های هشدار برای دیدن وضعیت عملکرد دستگاه یا اعلام خطر از فاصله‌ی دور استفاده می‌شود. این چراغ‌ها در خط تولید یا روی پنل‌ها و ماشین‌آلات نصب می‌شوند. آنها در رنگ‌های قرمز، سبز، آبی و بنفش موجود هستند و هر رنگ یک وضعیت خاص از دستگاه را نمایش می‌دهد این چراغ‌ها می‌توانند به سیستم آلارم شنیداری نیز مجهز شوند. استفاده از آنها در تابلو برق صنعتی و این مزیت را به اپراتور می‌دهد که وضعیت دستگاه را از راه دور مشاهده کند.

قیمت تابلو برق صنعتی

در برآورد هزینه‌ی تابلو برق، عوامل گوناگونی دخیل هستند. عواملی مانند جنس محفظه، که می‌تواند فلزی و یا پلاستیکی باشد نوع فلزی آن می‌تواند از جنس آهن و یا از جنس استیل باشد و نوع پلاستیکی آنهم از دو جنس ساده و شفاف موجود است. ضمن اینکه مساحت و حجم محفظه را نیز باید در نظر داشت.

همچنین تجهیزات و لوازمی که در تابلو برق استفاده می‌شوند و اینکه در ساخت آن از تجهیزات کدام برند استفاده شود و با چه کیفیت و ولتاژی طراحی شود. هرکدام از اینها قیمت‌های متفاوتی دارند که در قیمت نهایی تأثیرگذار هستند.

تابلو برق صنعتی و اجزای آن را بیشتر بشناسید

تابلو برق‌ صنعتی به عنوان عضوی جدانشدنی از صنایع تولیدی و کارخانجات به حساب می‌آیند. ایجاد نظم بیشتر و ارتباط صحیح میان اجزار یک سیستم و فرآیندی برقی از مهم‌ترین وظایف تابلو برق صنعتی به‌شمار می‌آید. در کنار ساماندهی، ایجاد ایمنی بیشتر در محیط کار نیز از ویژگی‌های بارز این دسته از تابلو برق‌ها است.

تابلو برق صنعتی چیست؟

پیش از معرفی و بررسی انواع تابلو برق‌های صنعتی و تجهیزات مورد نیاز برای ساخت یک تابلو برق صنعتی، به ارائه توضیحات و تعریف درباره آن می‌پردازیم. داشتن یک محفظه فلزی برای ساخت تابلو برق صنعتی از واجبات شروع کار است. این محفظه فلزی به منظور قرار گرفتن قطعات تشکیل دهنده مورد استفاده واقع می‌شود. بسته به نوع و خدمات مورد انتظار از تابلو برق صنعتی قطعات و تجهیزات متفاوتی در درون محفظه ذکر شده نصب می‌شود. محافظت از افراد در محل کار و همچنین محافظ از اجزاء درونی تابلو برق صنعتی از جمله وظایف دیگر آن‌هاست.

تابلو برق، تجهیزات الکتریکی یا الکترونیکی از قبیل سوئیچ‌ها، دستگیره‌ها و نمایشگرها را در ردیف‌های عایق‌بندی شده و به‌صورت منظم قرار می‌دهد تا کنترل، تعویض و تعمیر آنها توسط اپراتور به‌آسانی قابل انجام باشد دراین‌ بین، ممکن است لازم باشد که برخی از تابلو برق‌ های الکترونیکی ویژگی‌های خاصی از جمله تهویه مناسب برای کاهش دما، محافظت از اختلال فرکانس‌های رادیویی، یا قابلیت محافظت از تخلیه الکترواستاتیکی، را دارا باشند.

تجهیزات تابلو برق صنعتی

شیوه عملکرد تجهیزات الکتریکی و مدارها در یک تابلو برق منجر به کنترل وسایل برقی مورد استفاده دز صنایع تولیدی و کارخانجات می‌شود. تامین میزان انرژی لازم برای استفاده این دسته از وسایل و بهره‌برداری آسان، دقیق و بدون معطلی از دستگاه‌های الکترویکی، مستلزم بکارگیری تجهیزات ایمن و مرغوب است.

کنتاکتور

قطع و وصل جریان ورودی به الکتروموتورها وظیفه اصلی یک کنتاکتور در تابلو برق‌صنعتی است. یک موتور سه‌ فاز را از راه دور کنترل کنیم، به یک رله با کلید اتصال قوی نیاز داریم تا بتواند فشار جریان موتور را در حالت ایمن هدایت کند رله‌های الکترومکانیکی که قدرت بالایی دارند و با عنوان کنتاکتور شناخته می‌شوند، برای همین منظور ساخته شده‌اند.

در صورت بروز مشکلاتی همچون افت ولتاژ، جابه‌جایی فاز، عدم تقارن ولتاژ سه فاز و یا قطع بودن یکی از فازها، کنترل فاز اجازه‌ی روشن شدن به تابلو برق را نمی‌دهد و برای همین منظور، می‌توان از تیغه‌ی باز آن در مدار، جهت استارت نمودن تابلو استفاده کرد معمولاً یک کنتاکت بسته نیز بر روی آن وجود دارد که می‌توانید آن را به یک بیزر متصل نمایید تا دلیل خاموش شدن یا روشن نشدن تابلو برق را به تکنسین یا اپراتور اعلام نماید.

فیوز

فیوزها جزء مهم‌ترین تجهیزات تابلو برق صنعتی، تابلو برق استخری محسوب می‌شود. آنها وظیفه‌ی حفاظت از مدار در مقابل اضافه بار و اتصال کوتاه را برعهده دارند فیوزها زمانی‌که جریان بیش‌ازحد مجاز باشد، مدار را قطع می‌کنند. فیوز از یک رشته سیم تشکیل شده است که در زمان اضافه بار ذوب می‌شود و جریان را قطع می‌کند.

کلید مینیاتوری MCB

هنگام بروز شرایط غیرطبیعی در شبکه، مانند اتصال کوتاه، اضافه بار یا عبور جریان غیرمجاز، کلید مینیاتوری به‌صورت خودکار مدار الکتریکی را قطع می‌کند کلیدهای مینیاتوری نسبت به فیوزها از حساسیت بالاتری برخوردار هستند و مطمئن‌تر از آنها عمل می‌کنند. در کلیدهای مینیاتوری جریان نامی بیشتر از ۱۰۰ آمپر نیست و عملکردی حرارتی یا حرارتی-مغناطیسی دارند.

کلید حرارتی MPCB

MPCB یا محافظ قطع کننده‌ی موتور الکتریکی، همان‌طور که از نام آن پیداست، برای حفاظت از موتور الکتریکی مورد استفاده قرار می‌گیرد. وظیفه‌ی این کلید در مدار، هم شامل حفاظت درمقابل اضافه بار (حرارتی یا الکترونیکی) و هم شامل حفاظت درمقابل خطا (مغناطیسی) است موتورهای الکتریکی کاربردهای زیادی در صنعت دارند و به‌منظور کنترل سرعت قطعات مکانیکی مورد استفاده قرار می‌گیرند. به‌همین‌دلیل، محافظت از آنها اهمیت بسیار زیادی دارد.

MPCBها وظایف مختلفی در تابلو برق ایفا می‌کنند تا منبع الکتریسیته امنی برای موتورها فراهم کنند. از جمله‌ی آنها می‌توان به این موارد اشاره کرد:

  • حفاظت درمقابل اضافه بار
  • حفاظت در مقابل خطای الکترونیکی شامل اتصال کوتاه، مشکلات خط اتصال به زمین و مشکلات خط به خط
  • حفاظت درمقابل عدم تعادل فاز و افت فاز
  • ایجاد تأخیر حرارتی برای جلوگیری از بازگشت سریع موتور بعد از اضافه بار
  • نمایش هشدار خطا به‌وسیله چراغ LED
  • اتصال مجدد خودکار

کلید کامپکت MCCB

کلید کامپکت یا همان Molded Case Circuit Breaker = MCCB جزو وسایل حفاظت الکتریکی در تابلو برق صنعتی است که برای طیف گسترده‌ای از ولتاژها و فرکانس‌های ۵۰ هرتز و ۶۰ هرتز مورد استفاده قرار می‌گیرد تفاوت اصلی آن با کلیدهای مینیاتوری در این است که می‌تواند جریان نامی تا ۲۵۰۰ آمپر داشته باشد و درعین‌حال قابلیت تنظیم شدن را نیز دارد. تفاوت دیگر این است که MCCB ها از MCB ها بسیار بزرگتر هستند.

کلید کامپکت به‌عنوان یک قطعه‌ی محافظت کننده دارای سه نقش اصلی در تابلو برق است. این موارد از این قرار هستند:

  • حفاظت درمقابل اضافه بار
  • حفاظت درمقال خطاهای الکتریکی مانند خطای خط یا اتصال کوتاه
  • روشن و خاموش کردن

در حقیقت کلید کامپکت معمولاً زمانی مورد استفاده قرار می‌گیرد که جریان بار بیشتر از توان کلید مینیاتوری باشد. عملکرد آن حرارتی یا حرارتی-مغناطیسی است و جریان نامی آن ۱۰۰۰ آمپر است.

کلید RCD یا کلید محافظ جان

کلید RCD که مخفف Residual Current Device است وظیفه‌ی محافظت از جان را دارد و درمقابل شوک الکتریکی که در صورت لمس سیم بدون روکش پدید می‌آید، عکس‌العمل نشان می‌دهد در تابلو برق، هر دو سیم فاز و نول از طریق این کلید به‌هم متصل شده‌اند. زمانی که در جریان نشتی وجود داشته باشد، این کلید مدار را قطع می‌کند تا از خطرات ناشی از برق‌گرفتگی و آتش‌سوزی جلوگیری کند، کلید RCD مداوماً جریان برق را کنترل می‌کند و اگر مقدار جریان جاری در فاز به نول برنگردد، عدم انطباق بین دو جریان فاز و نول را شناسایی کرده و بلافاصله مدار را قطع می‌کند.

چراغ هشدار

از چراغ‌های هشدار برای دیدن وضعیت عملکرد دستگاه یا اعلام خطر از فاصله‌ی دور استفاده می‌شود. این چراغ‌ها در خط تولید یا روی پنل‌ها و ماشین‌آلات نصب می‌شوند. آنها در رنگ‌های قرمز، سبز، آبی و بنفش موجود هستند و هر رنگ یک وضعیت خاص از دستگاه را نمایش می‌دهد این چراغ‌ها می‌توانند به سیستم آلارم شنیداری نیز مجهز شوند. استفاده از آنها در تابلو برق صنعتی و این مزیت را به اپراتور می‌دهد که وضعیت دستگاه را از راه دور مشاهده کند.

قیمت تابلو برق صنعتی

در برآورد هزینه‌ی تابلو برق، عوامل گوناگونی دخیل هستند. عواملی مانند جنس محفظه، که می‌تواند فلزی و یا پلاستیکی باشد نوع فلزی آن می‌تواند از جنس آهن و یا از جنس استیل باشد و نوع پلاستیکی آنهم از دو جنس ساده و شفاف موجود است. ضمن اینکه مساحت و حجم محفظه را نیز باید در نظر داشت.

همچنین تجهیزات و لوازمی که در تابلو برق استفاده می‌شوند و اینکه در ساخت آن از تجهیزات کدام برند استفاده شود و با چه کیفیت و ولتاژی طراحی شود. هرکدام از اینها قیمت‌های متفاوتی دارند که در قیمت نهایی تأثیرگذار هستند.

تابلو برق صنعتی و وظایف آن در کارخانجات

تابلو برق‌ صنعتی به عنوان عضوی جدانشدنی از صنایع تولیدی و کارخانجات به حساب می‌آیند. ایجاد نظم بیشتر و ارتباط صحیح میان اجزار یک سیستم و فرآیندی برقی از مهم‌ترین وظایف تابلو برق صنعتی به‌شمار می‌آید. در کنار ساماندهی، ایجاد ایمنی بیشتر در محیط کار نیز از ویژگی‌های بارز این دسته از تابلو برق‌ها است.

تابلو برق صنعتی چیست؟

پیش از معرفی و بررسی انواع تابلو برق‌های صنعتی و تجهیزات مورد نیاز برای ساخت یک تابلو برق صنعتی، به ارائه توضیحات و تعریف درباره آن می‌پردازیم. داشتن یک محفظه فلزی برای ساخت تابلو برق صنعتی از واجبات شروع کار است. این محفظه فلزی به منظور قرار گرفتن قطعات تشکیل دهنده مورد استفاده واقع می‌شود. بسته به نوع و خدمات مورد انتظار از تابلو برق صنعتی قطعات و تجهیزات متفاوتی در درون محفظه ذکر شده نصب می‌شود. محافظت از افراد در محل کار و همچنین محافظ از اجزاء درونی تابلو برق صنعتی از جمله وظایف دیگر آن‌هاست.

تابلو برق، تجهیزات الکتریکی یا الکترونیکی از قبیل سوئیچ‌ها، دستگیره‌ها و نمایشگرها را در ردیف‌های عایق‌بندی شده و به‌صورت منظم قرار می‌دهد تا کنترل، تعویض و تعمیر آنها توسط اپراتور به‌آسانی قابل انجام باشد دراین‌ بین، ممکن است لازم باشد که برخی از تابلو برق‌ های الکترونیکی ویژگی‌های خاصی از جمله تهویه مناسب برای کاهش دما، محافظت از اختلال فرکانس‌های رادیویی، یا قابلیت محافظت از تخلیه الکترواستاتیکی، را دارا باشند.

تجهیزات تابلو برق صنعتی

شیوه عملکرد تجهیزات الکتریکی و مدارها در یک تابلو برق منجر به کنترل وسایل برقی مورد استفاده دز صنایع تولیدی و کارخانجات می‌شود. تامین میزان انرژی لازم برای استفاده این دسته از وسایل و بهره‌برداری آسان، دقیق و بدون معطلی از دستگاه‌های الکترویکی، مستلزم بکارگیری تجهیزات ایمن و مرغوب است.

کنتاکتور

قطع و وصل جریان ورودی به الکتروموتورها وظیفه اصلی یک کنتاکتور در تابلو برق‌صنعتی است. یک موتور سه‌ فاز را از راه دور کنترل کنیم، به یک رله با کلید اتصال قوی نیاز داریم تا بتواند فشار جریان موتور را در حالت ایمن هدایت کند رله‌های الکترومکانیکی که قدرت بالایی دارند و با عنوان کنتاکتور شناخته می‌شوند، برای همین منظور ساخته شده‌اند.

در صورت بروز مشکلاتی همچون افت ولتاژ، جابه‌جایی فاز، عدم تقارن ولتاژ سه فاز و یا قطع بودن یکی از فازها، کنترل فاز اجازه‌ی روشن شدن به تابلو برق را نمی‌دهد و برای همین منظور، می‌توان از تیغه‌ی باز آن در مدار، جهت استارت نمودن تابلو استفاده کرد معمولاً یک کنتاکت بسته نیز بر روی آن وجود دارد که می‌توانید آن را به یک بیزر متصل نمایید تا دلیل خاموش شدن یا روشن نشدن تابلو برق را به تکنسین یا اپراتور اعلام نماید.

فیوز

فیوزها جزء مهم‌ترین تجهیزات تابلو برق صنعتی، تابلو برق استخری محسوب می‌شود. آنها وظیفه‌ی حفاظت از مدار در مقابل اضافه بار و اتصال کوتاه را برعهده دارند فیوزها زمانی‌که جریان بیش‌ازحد مجاز باشد، مدار را قطع می‌کنند. فیوز از یک رشته سیم تشکیل شده است که در زمان اضافه بار ذوب می‌شود و جریان را قطع می‌کند.

کلید مینیاتوری MCB

هنگام بروز شرایط غیرطبیعی در شبکه، مانند اتصال کوتاه، اضافه بار یا عبور جریان غیرمجاز، کلید مینیاتوری به‌صورت خودکار مدار الکتریکی را قطع می‌کند کلیدهای مینیاتوری نسبت به فیوزها از حساسیت بالاتری برخوردار هستند و مطمئن‌تر از آنها عمل می‌کنند. در کلیدهای مینیاتوری جریان نامی بیشتر از ۱۰۰ آمپر نیست و عملکردی حرارتی یا حرارتی-مغناطیسی دارند.

کلید حرارتی MPCB

MPCB یا محافظ قطع کننده‌ی موتور الکتریکی، همان‌طور که از نام آن پیداست، برای حفاظت از موتور الکتریکی مورد استفاده قرار می‌گیرد. وظیفه‌ی این کلید در مدار، هم شامل حفاظت درمقابل اضافه بار (حرارتی یا الکترونیکی) و هم شامل حفاظت درمقابل خطا (مغناطیسی) است موتورهای الکتریکی کاربردهای زیادی در صنعت دارند و به‌منظور کنترل سرعت قطعات مکانیکی مورد استفاده قرار می‌گیرند. به‌همین‌دلیل، محافظت از آنها اهمیت بسیار زیادی دارد.

MPCBها وظایف مختلفی در تابلو برق ایفا می‌کنند تا منبع الکتریسیته امنی برای موتورها فراهم کنند. از جمله‌ی آنها می‌توان به این موارد اشاره کرد:

  • حفاظت درمقابل اضافه بار
  • حفاظت در مقابل خطای الکترونیکی شامل اتصال کوتاه، مشکلات خط اتصال به زمین و مشکلات خط به خط
  • حفاظت درمقابل عدم تعادل فاز و افت فاز
  • ایجاد تأخیر حرارتی برای جلوگیری از بازگشت سریع موتور بعد از اضافه بار
  • نمایش هشدار خطا به‌وسیله چراغ LED
  • اتصال مجدد خودکار

کلید کامپکت MCCB

کلید کامپکت یا همان Molded Case Circuit Breaker = MCCB جزو وسایل حفاظت الکتریکی در تابلو برق صنعتی است که برای طیف گسترده‌ای از ولتاژها و فرکانس‌های ۵۰ هرتز و ۶۰ هرتز مورد استفاده قرار می‌گیرد تفاوت اصلی آن با کلیدهای مینیاتوری در این است که می‌تواند جریان نامی تا ۲۵۰۰ آمپر داشته باشد و درعین‌حال قابلیت تنظیم شدن را نیز دارد. تفاوت دیگر این است که MCCB ها از MCB ها بسیار بزرگتر هستند.

کلید کامپکت به‌عنوان یک قطعه‌ی محافظت کننده دارای سه نقش اصلی در تابلو برق است. این موارد از این قرار هستند:

  • حفاظت درمقابل اضافه بار
  • حفاظت درمقال خطاهای الکتریکی مانند خطای خط یا اتصال کوتاه
  • روشن و خاموش کردن

در حقیقت کلید کامپکت معمولاً زمانی مورد استفاده قرار می‌گیرد که جریان بار بیشتر از توان کلید مینیاتوری باشد. عملکرد آن حرارتی یا حرارتی-مغناطیسی است و جریان نامی آن ۱۰۰۰ آمپر است.

کلید RCD یا کلید محافظ جان

کلید RCD که مخفف Residual Current Device است وظیفه‌ی محافظت از جان را دارد و درمقابل شوک الکتریکی که در صورت لمس سیم بدون روکش پدید می‌آید، عکس‌العمل نشان می‌دهد در تابلو برق، هر دو سیم فاز و نول از طریق این کلید به‌هم متصل شده‌اند. زمانی که در جریان نشتی وجود داشته باشد، این کلید مدار را قطع می‌کند تا از خطرات ناشی از برق‌گرفتگی و آتش‌سوزی جلوگیری کند، کلید RCD مداوماً جریان برق را کنترل می‌کند و اگر مقدار جریان جاری در فاز به نول برنگردد، عدم انطباق بین دو جریان فاز و نول را شناسایی کرده و بلافاصله مدار را قطع می‌کند.

چراغ هشدار

از چراغ‌های هشدار برای دیدن وضعیت عملکرد دستگاه یا اعلام خطر از فاصله‌ی دور استفاده می‌شود. این چراغ‌ها در خط تولید یا روی پنل‌ها و ماشین‌آلات نصب می‌شوند. آنها در رنگ‌های قرمز، سبز، آبی و بنفش موجود هستند و هر رنگ یک وضعیت خاص از دستگاه را نمایش می‌دهد این چراغ‌ها می‌توانند به سیستم آلارم شنیداری نیز مجهز شوند. استفاده از آنها در تابلو برق صنعتی و این مزیت را به اپراتور می‌دهد که وضعیت دستگاه را از راه دور مشاهده کند.

قیمت تابلو برق صنعتی

در برآورد هزینه‌ی تابلو برق، عوامل گوناگونی دخیل هستند. عواملی مانند جنس محفظه، که می‌تواند فلزی و یا پلاستیکی باشد نوع فلزی آن می‌تواند از جنس آهن و یا از جنس استیل باشد و نوع پلاستیکی آنهم از دو جنس ساده و شفاف موجود است. ضمن اینکه مساحت و حجم محفظه را نیز باید در نظر داشت.

همچنین تجهیزات و لوازمی که در تابلو برق استفاده می‌شوند و اینکه در ساخت آن از تجهیزات کدام برند استفاده شود و با چه کیفیت و ولتاژی طراحی شود. هرکدام از اینها قیمت‌های متفاوتی دارند که در قیمت نهایی تأثیرگذار هستند.

تابلو برق صنعتی را بیشتر بشناسید

تابلو برق‌ صنعتی به عنوان عضوی جدانشدنی از صنایع تولیدی و کارخانجات به حساب می‌آیند. ایجاد نظم بیشتر و ارتباط صحیح میان اجزار یک سیستم و فرآیندی برقی از مهم‌ترین وظایف تابلو برق صنعتی به‌شمار می‌آید. در کنار ساماندهی، ایجاد ایمنی بیشتر در محیط کار نیز از ویژگی‌های بارز این دسته از تابلو برق‌ها است.

تابلو برق صنعتی چیست؟

پیش از معرفی و بررسی انواع تابلو برق‌های صنعتی و تجهیزات مورد نیاز برای ساخت یک تابلو برق صنعتی، به ارائه توضیحات و تعریف درباره آن می‌پردازیم. داشتن یک محفظه فلزی برای ساخت تابلو برق صنعتی از واجبات شروع کار است. این محفظه فلزی به منظور قرار گرفتن قطعات تشکیل دهنده مورد استفاده واقع می‌شود. بسته به نوع و خدمات مورد انتظار از تابلو برق صنعتی قطعات و تجهیزات متفاوتی در درون محفظه ذکر شده نصب می‌شود. محافظت از افراد در محل کار و همچنین محافظ از اجزاء درونی تابلو برق صنعتی از جمله وظایف دیگر آن‌هاست.

تابلو برق، تجهیزات الکتریکی یا الکترونیکی از قبیل سوئیچ‌ها، دستگیره‌ها و نمایشگرها را در ردیف‌های عایق‌بندی شده و به‌صورت منظم قرار می‌دهد تا کنترل، تعویض و تعمیر آنها توسط اپراتور به‌آسانی قابل انجام باشد دراین‌ بین، ممکن است لازم باشد که برخی از تابلو برق‌ های الکترونیکی ویژگی‌های خاصی از جمله تهویه مناسب برای کاهش دما، محافظت از اختلال فرکانس‌های رادیویی، یا قابلیت محافظت از تخلیه الکترواستاتیکی، را دارا باشند.

تجهیزات تابلو برق صنعتی

شیوه عملکرد تجهیزات الکتریکی و مدارها در یک تابلو برق منجر به کنترل وسایل برقی مورد استفاده دز صنایع تولیدی و کارخانجات می‌شود. تامین میزان انرژی لازم برای استفاده این دسته از وسایل و بهره‌برداری آسان، دقیق و بدون معطلی از دستگاه‌های الکترویکی، مستلزم بکارگیری تجهیزات ایمن و مرغوب است.

کنتاکتور

قطع و وصل جریان ورودی به الکتروموتورها وظیفه اصلی یک کنتاکتور در تابلو برق‌صنعتی است. یک موتور سه‌ فاز را از راه دور کنترل کنیم، به یک رله با کلید اتصال قوی نیاز داریم تا بتواند فشار جریان موتور را در حالت ایمن هدایت کند رله‌های الکترومکانیکی که قدرت بالایی دارند و با عنوان کنتاکتور شناخته می‌شوند، برای همین منظور ساخته شده‌اند.

در صورت بروز مشکلاتی همچون افت ولتاژ، جابه‌جایی فاز، عدم تقارن ولتاژ سه فاز و یا قطع بودن یکی از فازها، کنترل فاز اجازه‌ی روشن شدن به تابلو برق را نمی‌دهد و برای همین منظور، می‌توان از تیغه‌ی باز آن در مدار، جهت استارت نمودن تابلو استفاده کرد معمولاً یک کنتاکت بسته نیز بر روی آن وجود دارد که می‌توانید آن را به یک بیزر متصل نمایید تا دلیل خاموش شدن یا روشن نشدن تابلو برق را به تکنسین یا اپراتور اعلام نماید.

فیوز

فیوزها جزء مهم‌ترین تجهیزات تابلو برق صنعتی، تابلو برق استخری محسوب می‌شود. آنها وظیفه‌ی حفاظت از مدار در مقابل اضافه بار و اتصال کوتاه را برعهده دارند فیوزها زمانی‌که جریان بیش‌ازحد مجاز باشد، مدار را قطع می‌کنند. فیوز از یک رشته سیم تشکیل شده است که در زمان اضافه بار ذوب می‌شود و جریان را قطع می‌کند.

کلید مینیاتوری MCB

هنگام بروز شرایط غیرطبیعی در شبکه، مانند اتصال کوتاه، اضافه بار یا عبور جریان غیرمجاز، کلید مینیاتوری به‌صورت خودکار مدار الکتریکی را قطع می‌کند کلیدهای مینیاتوری نسبت به فیوزها از حساسیت بالاتری برخوردار هستند و مطمئن‌تر از آنها عمل می‌کنند. در کلیدهای مینیاتوری جریان نامی بیشتر از ۱۰۰ آمپر نیست و عملکردی حرارتی یا حرارتی-مغناطیسی دارند.

کلید حرارتی MPCB

MPCB یا محافظ قطع کننده‌ی موتور الکتریکی، همان‌طور که از نام آن پیداست، برای حفاظت از موتور الکتریکی مورد استفاده قرار می‌گیرد. وظیفه‌ی این کلید در مدار، هم شامل حفاظت درمقابل اضافه بار (حرارتی یا الکترونیکی) و هم شامل حفاظت درمقابل خطا (مغناطیسی) است موتورهای الکتریکی کاربردهای زیادی در صنعت دارند و به‌منظور کنترل سرعت قطعات مکانیکی مورد استفاده قرار می‌گیرند. به‌همین‌دلیل، محافظت از آنها اهمیت بسیار زیادی دارد.

MPCBها وظایف مختلفی در تابلو برق ایفا می‌کنند تا منبع الکتریسیته امنی برای موتورها فراهم کنند. از جمله‌ی آنها می‌توان به این موارد اشاره کرد:

  • حفاظت درمقابل اضافه بار
  • حفاظت در مقابل خطای الکترونیکی شامل اتصال کوتاه، مشکلات خط اتصال به زمین و مشکلات خط به خط
  • حفاظت درمقابل عدم تعادل فاز و افت فاز
  • ایجاد تأخیر حرارتی برای جلوگیری از بازگشت سریع موتور بعد از اضافه بار
  • نمایش هشدار خطا به‌وسیله چراغ LED
  • اتصال مجدد خودکار

کلید کامپکت MCCB

کلید کامپکت یا همان Molded Case Circuit Breaker = MCCB جزو وسایل حفاظت الکتریکی در تابلو برق صنعتی است که برای طیف گسترده‌ای از ولتاژها و فرکانس‌های ۵۰ هرتز و ۶۰ هرتز مورد استفاده قرار می‌گیرد تفاوت اصلی آن با کلیدهای مینیاتوری در این است که می‌تواند جریان نامی تا ۲۵۰۰ آمپر داشته باشد و درعین‌حال قابلیت تنظیم شدن را نیز دارد. تفاوت دیگر این است که MCCB ها از MCB ها بسیار بزرگتر هستند.

کلید کامپکت به‌عنوان یک قطعه‌ی محافظت کننده دارای سه نقش اصلی در تابلو برق است. این موارد از این قرار هستند:

  • حفاظت درمقابل اضافه بار
  • حفاظت درمقال خطاهای الکتریکی مانند خطای خط یا اتصال کوتاه
  • روشن و خاموش کردن

در حقیقت کلید کامپکت معمولاً زمانی مورد استفاده قرار می‌گیرد که جریان بار بیشتر از توان کلید مینیاتوری باشد. عملکرد آن حرارتی یا حرارتی-مغناطیسی است و جریان نامی آن ۱۰۰۰ آمپر است.

کلید RCD یا کلید محافظ جان

کلید RCD که مخفف Residual Current Device است وظیفه‌ی محافظت از جان را دارد و درمقابل شوک الکتریکی که در صورت لمس سیم بدون روکش پدید می‌آید، عکس‌العمل نشان می‌دهد در تابلو برق، هر دو سیم فاز و نول از طریق این کلید به‌هم متصل شده‌اند. زمانی که در جریان نشتی وجود داشته باشد، این کلید مدار را قطع می‌کند تا از خطرات ناشی از برق‌گرفتگی و آتش‌سوزی جلوگیری کند، کلید RCD مداوماً جریان برق را کنترل می‌کند و اگر مقدار جریان جاری در فاز به نول برنگردد، عدم انطباق بین دو جریان فاز و نول را شناسایی کرده و بلافاصله مدار را قطع می‌کند.

چراغ هشدار

از چراغ‌های هشدار برای دیدن وضعیت عملکرد دستگاه یا اعلام خطر از فاصله‌ی دور استفاده می‌شود. این چراغ‌ها در خط تولید یا روی پنل‌ها و ماشین‌آلات نصب می‌شوند. آنها در رنگ‌های قرمز، سبز، آبی و بنفش موجود هستند و هر رنگ یک وضعیت خاص از دستگاه را نمایش می‌دهد این چراغ‌ها می‌توانند به سیستم آلارم شنیداری نیز مجهز شوند. استفاده از آنها در تابلو برق صنعتی و این مزیت را به اپراتور می‌دهد که وضعیت دستگاه را از راه دور مشاهده کند.

قیمت تابلو برق صنعتی

در برآورد هزینه‌ی تابلو برق، عوامل گوناگونی دخیل هستند. عواملی مانند جنس محفظه، که می‌تواند فلزی و یا پلاستیکی باشد نوع فلزی آن می‌تواند از جنس آهن و یا از جنس استیل باشد و نوع پلاستیکی آنهم از دو جنس ساده و شفاف موجود است. ضمن اینکه مساحت و حجم محفظه را نیز باید در نظر داشت.

همچنین تجهیزات و لوازمی که در تابلو برق استفاده می‌شوند و اینکه در ساخت آن از تجهیزات کدام برند استفاده شود و با چه کیفیت و ولتاژی طراحی شود. هرکدام از اینها قیمت‌های متفاوتی دارند که در قیمت نهایی تأثیرگذار هستند.

آشنایی با محله‌ها و خیابان‌های جزیره کیش

با توسعه صنعت گردشگری و تبدیل شدن جزیره کیش به یک مقصد گردشگری جذاب، افراد تصمیم به مهاجرت گرفتند و در این جزیره ساکن شدند. اغلب بومیان کیش در محله سفین، باغو و دیهو اقامت دارند و خانه‌های آن‌ها عموما به سبک قدیمی است. اما در باقی مناطق کیش این سبک معماری دیگر دیده نمی‌شود و افراد در مجتمع‌های نوساز جزیره کیش زندگی می‌کنند. در ادامه به معرفی محله های مختلف کیش می‌پردازیم.

خیابان های کیش

خیابان‌های کیش

تنها منطقه آزاد جهان که در ایران قرار دارد، جزیره کیش است به همین علت هم افراد برای سفر و یا حتی زندگی این جزیره را انتخاب می‌کنند. در صورتی که شما هم علاقه دارید از این جزیره بازدید کنید، خوب است که با خیابان‌های جزیره آشنا شوید و یا اگر بخواهید در این جزیره خانه بخرید بهتر است بدانید کدام خیابان بهتر است و هر خیابان در چه محدوده‌ای واقع شده است.

خیابان سنایی کیش

این خیابان در منطقه شرقی جزیره قرار دارد و در نزدیکی ساحل دریا واقع شده است. در خیابان سنایی هتل‌های زیادی مانند هتل بین المللی کیش، هتل ویدا کیش و مجتمع ویلایی سالار قرار دارد.

یکی از مراکز مهم خرید در جزیره کیش بازار مریم است که به دلیل رو باز بودن و داشتن سبک متفاوت نسبت به سایر مراکز خرید کیش توجه گردشگرانی که با تور کیش از شیراز به جزیره آمده‌اند را به خود جلب می‌کند. این مرکز خرید که به سبک سنتی در خیابان سنایی طراحی شده است بعد انقلاب ساخته شد.

فرهنگسرا و کتابخانه سنایی در این خیابان قرار دارد و به دلیل داشتن تجهیزات رایانه‌ای مورد توجه جوانان واقع شده است.

ویژگی‌های مهم خیابان سنایی، نزدیکی به اسکله تفریحی و مرکز غواصی و بولینگ مریم است که دسترسی ساکنان را به مکان‌های تفریحی مهم کیش راحت می‌کند.

خیابان ساحل کیش

این خیابان هم در ضلع شرقی جزیره واقع است و در نزدیکی ساحل قرار دارد. خیابان سنایی و رودکی دو خیابان نزدیک به خیابان ساحل هستند. برخی هتل‌های معروف مانند؛ هتل شایان، هتل آپارتمان پارسیان، هتل گامبرون، هتل پارس نیک، هتل رویان قائم و هتل هلیا نیز در این خیابان واقع شده‌اند. اما یکی از جدیدترین هتل‌های لوکس کیش به نام هتل پانوراما نیز در خیابان ساحل ساخته شده است.

یکی از مراکز خرید معروف به نام زیتون در خیابان ساحل قرار دارد. همچنین اسکله قدیمی و مرکز همایش‌های بین المللی کیش نیز در این خیابان واقع شده است.

خیابان تهران کیش

خیابان تهران در ضلع شرقی جزیره کیش و بین دو میدان امیرکبیر و دلیران قرار دارد. این خیابان راه دسترسی به شهرک صدف است و دانشگاه صنعتی شریف نیز در این خیابان قرار گرفته است. دو مرکز خرید در نزدیکی خیابان تهران، مرکز خرید چین و مروارید است.

ویژگی اصلی و مهم این خیابان واقع شدن تعداد زیادی هتل در آن است. هتل ستاره ققنوس، هتل لوتوس، هتل سورینت مریم، هتل سورینت صدف، هتل ایران، هتل فلامینگو برخی از هتل‌هایی هستند که در این خیابان ساخته شده‌اند.

خیابان خلیج فارس کیش

خیابان خلیج فارس یکی از خیابان‌های اصلی جزیره کیش است و در صورتی که با تور کیش از تهران به این جزیره سفر کرده باشید و بخواهید از شهربازی هایلند جزیره کیش استفاده کنید یا به کارتینگ مراجعه نمایید، این خیابان را مشاهده خواهید کرد. هتل ایران، هتل سان رایز، هتل کوروش، هتل گاردنیا از جمله هتل‌های واقع شده در امتداد خیابان خلیج فارس هستند.

محله های کیش

شهرک‌های جزیره کیش

همانطور که گفتیم با مهاجرت افراد به این جزیره ساخت و ساز شهرک و خانه مسکونی از ضروریات تحول کیش بود. سرمایه گذاران برای ساخت ویلا و مناطق مسکونی و شهرک‌های جدید در جزیره کیش سرمایه گذاری‌های زیادی کردند. ما در ادامه برخی از شهرک‌های اصلی جزیره کیش را معرفی می‌کنیم.

شهرک میرمهنا

این شهرک که یکی از قدیمی‌ترین مناطق کیش محسوب می‌شود، به تازگی در دست احداث عملیات عمرانی است. نام قدیمی این شهرک سفین بوده و در ضلع غربی کیش واقع شده است. عموما مردم به دو فاز F1 و F2 این شهرک توجه بیشتری دارند.

شهرک صدف

شهرک صدف در شرق جزیره کیش واقع شده و دسترسی ساکنین این جزیره به مرکز شهر راحت است. این شهرک خدمات رفاهی بسیاری را برای ساکنین خود فراهم آورده است. فاز دوم این شهرک در خیابان هریررود و هیرمند علاوه بر مجتمع مسکونی با امکانات رفاهی زیادی مانند سینما و پارک اختصاصی ساخته شده است.

محله‌های قدیمی کیش

همانطور که گفتیم تنها چند محله محدود در این جزیره باقی مانده‌اند که بافت قدیمی آن‌ها تخریب نشده باشد. در قدیم جزیره کیش از 6 آبادی باغو، سفین قدیم، ماشه، سجم و الحله تشکیل می‌شده است.

محله باغو کیش

این محله در جنوب جزیره قرار دارد و در حال حاضر تنها چند خانوار در این محله سکونت دارند که برای گذران زندگی خود به کشاورزی و دامپروری مشغول هستند. این محله بسیار حاصل خیز است و گونه‌های گیاهی زیادی در این ناحیه وجود دارد. به همین جهت نیز پس از بازسازی کلی جزیره، پارک دلیران با وسعت 60 هکتار در محله باغو ساخته شد و اهالی باغو عموما به محله سفین کوچ کردند.

محله سفین قدیم کیش

از معدود محله‌هایی که در آن می‌توانید معماری قدیم جزیره کیش را ببینید محله سفین است. این محله یکی از 6 آبادی قدیم کیش بوده که جمعیت زیادی در آن اقامت داشتند. شما در این محله می‌توانید خانه‌های کاهگلی، ناودان چوبی، قنات و بادگیرهای قدیمی را مشاهده کنید. محله سفین قدیم نخلستان‌هایی وسیعی دارد که از گذشته باقی مانده‌اند. مردم این آبادی عموما به باغداری و صید مروارید مشغول‌اند.

خرید لپ تاپ استوک

امروزه به دلیل شرایط نابسامان اقتصادی و نوسانات ارزی، قیمت لوازم الکترونیکی افزایش چشمگیری یافته است و مردم را به سمت خرید لپ تاپ استوک سوق داده است. در واقع مهم‌ترین دلیل جذب خریداران به این لپ تاپ‌ها، قیمت مناسب و به‌صرفه آن‌ها است.به طور کلی در ایران نام استوک را برای کالاهای معیوب و دست دوم به کار می‌برند که این تعبیر درست نیست. زیرا استوک به کالاهای ذخیره‌شده در انبار می‌گویند. ممکن است بارها نام لپ تاپ‌های استوک به گوشتان خورده باشد اما به طور دقیق با نوع این لپ تاپ‌ها آشنایی نداشته باشید.

در ادامه مطلب ما را همراهی نمایید تا بیشتر به موضوع خرید لپ تاپ استوک بپردازیم.

لپ تاپ استوک چیست؟

لپ تاپ استوک به لپ تاپ‌هایی می‌گویند که خط تولید آن‌ها متوقف شده است اما برخی از کالاها باقی مانده و به فروش نرسیده‌اند. اغلب این لپ تاپ‌ها را به کشورهای خاورمیانه ارسال می‌کنند و مردم خاورمیانه آن‌ها را با قیمت مناسب تهیه و مورد استفاده قرار می‌دهند.

همچنین برخی از لپ تاپ‌ها که پس از خرید توسط خریداران مرجوع شده‌اند را نیز جزو لپ تاپ‌های استوک به شمار می‌آورند. بنابراین با توجه به باز شدن بسته‌بندی لپ تاپ توسط مشتری، کالا از آکبند بودن خارج شده و دیگر قابل فروش نیست.

به طور کلی این لپ تاپ‌ها مشکلی در ساخت یا کیفیت قطعات ندارند. بلکه به دلیل پایان فصل تولید و فروش، دیگر خریدار چندانی ندارند و در انبار باقی می‌مانند. اما برخی خریداران که به دنبال خرید لپ تاپ استوک با قیمت مقرون‌به‌صرفه و کیفیت بالا هستند، نوع استوک را برای خرید انتخاب می‌کنند ولی باید حتما به نکات مهم در خرید لپ تاپ استوک توجه کنید تا پس از آن دچار مشکل نشوید.

چرا خرید لپ تاپ استوک؟

لپ تاپ استوک برخلاف تصور اغلب افراد، عموماً از کیفیت بالا، سخت‌افزار قوی، قیمت به‌صرفه و ضمانت فروشنده برخوردار است. کاربران می‌توانند با توجه به نوع نیاز خود یکی از مدل‌های صنعتی، لمسی، سبک، کم‌حجم، گیمینگ و حرفه‌ای را انتخاب و نسبت به خرید آن اقدام نمایند.

با توجه به اینکه برخی از لپ تاپ‌هایی که به عنوان استوک به فروش می‌رسند، استفاده نشده‌اند و یا مدت زمان کمی کار کرده‌اند، قیمتی حدوداً یک سوم قیمت لپ تاپ آکبند را دارند. به این ترتیب یکی از دلایل مهم خرید لپ تاپ استوک، کیفیت بالا و قیمت بسیار مناسب لپ تاپ است.

مزایا و معایب لپ تاپ استوک چیست؟

همانطور که می‌دانیم لپ تاپ استوک نیز مانند بسیاری از کالاهای دیگر، علاوه بر مزایای فراوانی که دارد، از معایبی نیز برخوردار است. در ادامه به برخی از آن‌ها اشاره می‌کنیم.

مزایای لپ تاپ استوک

همانگونه که اشاره کردیم، لپ تاپ‌های استوک توسط خریداران مرجوع شده‌اند و از نظر کیفیت قطعات و سخت‌افزار همانند مدل اصلی هستند. بنابراین برای کاربران تفاوتی بین مدل آکبند لپ تاپ و نوع استوک آن از نظر فنی، کیفیت و کارایی وجود ندارد.

از سوی دیگر اغلب این لپ تاپ‌ها بسیار تمیز هستند و هیچ‌گونه خط و خشی روی آن‌ها دیده نمی‌شود. بنابراین برخی افراد سودجو آن‌ها را به عنوان لپ تاپ آکبند به مشتری می‌فروشند. همچنین تنوع نوع استوک لپ تاپ بسیار بالاست. به این معنا که هرگونه لپ تاپ از نوع ضدآب، اداری، صنعتی، کم وزن و غیره در بازار استوک یافت می‌شوند.

از آنجا که اغلب خریداران تخصصی در تشخیص آکبند یا استوک بودن لپ تاپ ندارند، متوجه این موضوع نمی‌شوند. به این ترتیب لازم است برای خرید لپ تاپ استوک فروشگاهی معتبر را انتخاب کرد که با صداقت راجع به مشخصات فنی و ظاهری آن به خریدار اطلاعات بدهند.

معایب لپ تاپ استوک

همانطور که می‌دانیم، تولید و فروش لپ تاپ‌هایی که به عنوان لپ تاپ استوک به فروش می‌رسند، به پایان رسیده است. بنابراین نمی‌توان استوک لپ تاپ‌هایی با مدل‌های جدید و پیشرفته‌تر را که اخیراً روانه بازار شده‌اند، تهیه و خریداری نمود.

علاوه‌براین، در هنگام انتخاب رنگ، ممکن است کاربران با محدودیت رنگ مواجه شوند و نتوانند رنگ مورد پسند خود را پیدا کنند. اما از آنجا که قیمت‌های استوک بسیار به‌صرفه است، موضوع رنگ کم اهمیت جلوه می‌کند.

از دیگر معایب استوک، عدم دسترسی به برخی قطعات لپ تاپ در بازار است. به علت اینکه تولید و فروش لپ تاپ‌های استوک متوقف شده است، قطعات آن‌ها نیز تولید نمی‌شوند.

درجه‌بندی لپ تاپ استوک چیست؟

لپ تاپ‌های استوک با توجه به کیفیت ظاهری و مشخصات فنی درجه‌بندی شده‌اند و در درجه‌های A، A+، A++ در بازار یافت می‌شوند. همچنین قیمت‌های آن‌ها نیز براساس نوع درجه آن‌ها تعیین می‌شوند. در این زمینه لازم است از فروشگاه‌های معتبری همچون مدیران شاپ کمک گرفت که در زمینه واردات قطعات نو و استوک کامپیوتر فعالیت می‌کنند.

لپ تاپ استوک A++

لپ تاپ استوک با درجه A++ را به عنوان مشابه نو به شمار می‌آورند. به این معنا که وضعیت ظاهری آن‌ها بسیار مطلوب است و هیچ‌گونه خط و خشی ندارند. همچنین مدت زمان استفاده از این لپ تاپ‌ها بسیار کوتاه و به صورت مختصر بوده است.

لپ تاپ استوک A+

این دسته از لپ تاپ‌ها مشابه نو نیستند و روی آن‌ها خط و خش جزئی مشاهده می‌شود. این درجه از استوک دارای مشخصات فنی عالی و عملکرد بسیار خوبی است. علاوه‌براین دارای سخت‌افزار سالم و قدرتمندی نیز است.

تنها تفاوت A+ با A++ خط و خش جزئی روی آن است که قابل چشم‌پوشی است. همچنین استوک درجه A+ از قیمت‌های کمتری نسبت به A++ برخوردار است و خرید آن برای کاربران بسیار مقرون‌به‌صرفه‌تر است.

لپ تاپ استوک A

لپ تاپ‌هایی که دارای گرید A هستند، سایه و خط وخش دارند اما کیفیت کلی آن‌ها مناسب است. لازم به ذکر است که کیفیت و کارایی نوع استوک لپ تاپ، توسط تیم‌های خدماتی شرکت تولیدکننده به صورت مرتب چک می‌شود تا در صورت خرابی، آن را برطرف نمایند.

کاربردهای لپ تاپ استوک

مهم‌ترین نکته‌ای که مدنظر افراد برای خرید لپ تاپ استوک است، کارایی و کاربردهای آن است. از این‌رو به نوعی دسته‌بندی اشاره می‌کنیم که براساس کاربردهای لپ تاپ به وجود آمده است.

خرید لپ تاپ استوک رندر گیری

یکی از مهم‌ترین ویژگی این دسته از لپ تاپ، قدرت پردازش آن است. بنابراین از CPU قدرتمند، کارت گرافیک مجزا، رم با حجم بالا و هارد SSD برخوردار است.

خرید لپ تاپ استوک گیمینگ

برخورداری از صفحه نمایشگر با کیفیت و کارت گرافیک قوی در گیمینگ، بسیار مهم است. بنابراین به منظور خرید لپ تاپ گیمینگ استوک باید به این موارد توجه کرد.

خرید لپ تاپ استوک صنعتی

لپ تاپ‌های صنعتی که از کیفیت و کارایی بالایی برخوردار هستند، امکان ارتقای سخت‌افزاری نیز دارند. بدنه این نوع لپ تاپ‌ها بسیار محکم و مقاوم است و غالباً سنگین وزن هستند.

خرید لپ تاپ استوک تبلت‌شو

این نوع از لپ تاپ‌ها که از نمایشگر لمسی برخوردارند، امکان جدا کردن کیبورد و نمایشگر در آن‌ها طراحی شده است. از این نوع اغلب در امور آموزش و تدریس استفاده می‌کنند.

خرید لپ تاپ استوک خانگی

از آنجا که این لپ تاپ‌ها برای امور روزمره و عادی استفاده می‌شوند، قدرت پردازش کمی دارند. بنابراین دارای قیمت‌های پایین‌تری نیز هستند. از این لپ تاپ در کارهای عادی اداری، حسابداری، روزمره و دانش‌آموزی استفاده می‌کنند.

لپ تاپ استوک برای چه کسانی مناسب است؟

با توجه به کاربردهای متنوعی که از لپ تاپ استوک نام بردیم، طیف کاربران آن بسیار گسترده است. به‌طوری‌که این لپ تاپ‌ها برای نیاز همه کاربران پاسخگو هستند. لپ تاپ‌های استوک برای استفاده دانش‌آموزان، دانشجویان، مهندسان، معلمان، گیمرها، حسابداران، کارمندان، طراحان، اساتید و غیره گزینه‌ای مناسب به شمار می‌روند.

نکاتی که هنگام خرید لپ تاپ استوک باید به آن‌ها توجه کرد

در نهایت اگر تصمیم گرفتید به سراغ خرید لپ تاپ استوک بروید، به نکاتی مهم و اساسی هنگام خرید توجه نمایید تا بتوانید خریدی رضایت‌بخش و به‌صرفه را تجربه کنید. قبل از هر چیزی باید به این دقت کنید که لپ تاپ آب خورده نباشد چرا که تعمیر لپ تاپ آب خورده کمی سخت است.

در ادامه به برخی از این نکات اشاره می‌کنیم.

  • ابتدا با فردی متخصص در این زمینه مشورت کنید تا بتوانید به امکانات و قابلیت‌های لپ تاپ آگاه شوید. همچنین با راهنمایی‌های متخصص، از مناسب‌ترین مدل لپ تاپ برای کار خود مطلع می‌شوید و با آگاهی و دانش کافی اقدام به خرید می‌کنید.
  • با وجود اینکه لپ تاپ‌های استوک مدت زمان کمی استفاده شده‌اند، اما لازم است هنگام خرید لپ تاپ استوک کلیه دکمه‌های کیبورد آن را امتحان کنید تا از سلامت آن مطمئن شوید.
    به ظاهر بدنه لپ تاپ بسیار توجه کنید که آثار فرو رفتگی یا ضربه خوردن در آن وجود نداشته باشد.
  • با تست تاچ پد لپ تاپ و زوم آن، نسبت به سلامت آن اطمینان پیدا کنید.
  • چندین بار لپ تاپ را باز و بسته کنید و لولای آن را بررسی نمایید.
  • به منظور اطمینان یافتن از کیفیت صفحه نمایشگر، می‌توانید نور آن را کم یا زیاد کنید.
  • از آنجا که لپ تاپ‌های استوک مدتی بلا استفاده در انبار مانده‌اند، احتمال خرابی باتری در آن‌ها بسیار زیاد است.
  • نکته مهم دیگر در خرید لپ تاپ استوک، تست کردن کلیه پورت‌ها از نظر شکستگی و کارکرد صحیح است.
  • به عنوان نکته پایانی جهت خرید لپ تاپ استوک، بهتر است از فروشنده مهلت کمی برای تست کردن لپ تاپ بگیرید. خصوصاً در خریدهای آنلاین که امکان دسترسی فیزیکی به کالا وجود ندارد، دادن مهلت تست مزیت مهمی به شمار می‌رود.

برای تشخیص سلامت لپ تاپ استوک از ترفندهای زیر استفاده کنید

یکی از مهم‌ترین نکاتی که باید هنگام خرید لپ تاپ استوک به آن توجه کنید این است که لپ تاپ سالم باشد و تمامی بخش‌های آن به خوبی کار کند. خب این لپ تاپ‌ها کارکرده هستند و به همین دلیل ممکن است مشکلاتی برای آن‌ها به وجود آمده باشد. در این قسمت چند ترفند به شما آموزش خواهیم داد تا بتوانید با استفاده از آن‌ها، سلامت لپ تاپ استوک را تشخیص دهید.

کیفیت صفحه نمایش را بررسی کنید

مانیتور از بخش‌های مهم و اساسی یک لپ تاپ است و در صورت داشتن مشکل، علاوه بر اینکه مشکلات زیادی به وجود خواهد آورد، هزینه زیادی نیز برای تعمیر دارد. حتما قبل از خرید لپ تاپ استوک آن را روشن کنید و چک کنید مانیتور دارای نقاط تاریک و سیاه نباشد. همچنین باید به بررسی خطوط عمودی نیز بپردازید. صفحه نمایش نباید خطوط عمودی داشته باشد. در حالت کلی باید با معیارهای انتخاب صفحه نمایش لپ تاپ استوک آشنا باشید.

اتصال موس را حتما چک کنید

لپ تاپ ها دارای چندین پورت usb هستند که باید تمامی آن‌ها را با موس خود چک کنید تا مطمئن شوید تمامی آن‌ها سالم بوده و از usb موس پشتیبانی می‌نمایند.

به این صورت که موس خود را به تمامی پورت‌ها وصل کنید و در هر مرحله حتما موس را تکان داده و کلیک نمایید تا مطمئن شوید پورت مورد نظر درست کار می‌کند. مطمئن باشید خراب بودن یکی از پورت‌ها هنگام خرید لپ تاپ استوک مشکلات زیادی را به وجود خواهد آورد.

چک باتری و شارژر لپ تاپ

شاید فکر کنید خراب بودن باتری و شارژر اهمیت ندارد و بعدا می‌توانید آن را تهیه کرده و استفاده کنید ولی موضوعی که وجود دارد این است که باتری برخی از مدل‌ها به سختی پیدا می‌شود پس بهتر است در همان ابتدا باتری را با مشخصات روی لپ تاپ تطبیق دهید و قبل از خرید لپ تاپ استوک حتما از شارژر هم استفاده کنید تا از سالم بودن کابل و آداپتور اطمینان حاصل نمایید.

پخش موزیک را حتما چک نمایید

ممکن است پخش موزیک لپ تاپ به دلیل استفاده شدن، دچار مشکل شده باشد. باید قبل از خرید لپ تاپ استوک چندین موزیک را به صورت آنلاین و آفلاین پخش کنید تا از سالم بودن بلندگوها و بالا بودن کیفیت پخش اطمینان حاصل نمایید.

اینکه بخواهید بعدا بلندگوها را عوض کنید دردسر زیادی دارد و حتی ممکن است هزینه بیشتری نیز داشته باشد.

چک وبکم

شاید وبکم برای شما خیلی مهم نباشد ولی برخی از افراد استفاده زیادی از آن می‌کنند. مثلا افرادی که کلاس آنلاین دارند، باید از وبکم استفاده کنند. به همین دلیل اگر خراب باشد دچار مشکل می‌شوند.

قبل از خرید حتما با استفاده از میکروفون داخلی، عملکرد وبکم را تست نمایید. البته لازم به ذکر است که برخی اوقات با عوض کردن ویندوز مشکلات این قسمت برطرف خواهد شد. پس باید شرایطی را فراهم آورید که قبل از خرید لپ تاپ استوک به صورت کامل بتوانید آن را چک کنید.

بررسی اتصال وای فای

در حال حاضر استفاده از اینترنت برای همه ما اهمیت زیادی دارد و اگر اتصال وای فای سیستم شما دچار مشکل باشد، مسائلی را پیش خواهد آورد. قبل از اینکه بخواهید برای خرید لپ تاپ استوک اقدام کنید، آن را به وای فای وصل کرده و با استفاده از یکی از مرورگرهای سیستم، سایتی را باز کنید تا از اتصال کامل مطمئن شوید.

بهترین برندهای لپ تاپ استوک

یکی از سوال‌هایی که هر خریدار در هنگام خرید لپ تاپ استوک دارد این است که باید از چه برندی خرید کنیم؟ کدام برند برای خرید لپ تاپ استوک مناسب‌تر است؟

در این قسمت شما را با تعدادی از بهترین برندها آشنا خواهیم کرد ولی باید قبل از آن به این نکته اشاره کنیم که در حال حاضر موضوع برند خیلی مهم نیست و دیگر باید کمتر به این موضوع توجه کنیم.

در حال حاضر تعداد زیادی از شرکت‌هایی که فروشنده لپ تاپ هستند، قطعات اصلی الکترونیکی لپ تاپ را از برندهای اصلی و مطرح مانند اینتل و سامسونگ تهیه کرده و تنها کار مونتاژ را انجام می‌دهند. به همین دلیل می‌توان گفت که بیشتر آن‌ها شبیه به هم می‌باشد. در ادامه شما را با تعدادی از بهترین برندها آشنا خواهیم کرد.

خرید لپ تاپ استوک HP

یکی از بهترین و محبوب‌ترین برندها در بازار لپ تاپ‌های استوک، hp است. این برند دارای تنوع بالایی در دسته بندی لپ تاپ می‌باشد و این امکان را برای شما فراهم می‌آورد که با دست بازتری انتخاب کنید.

شما می‌توانید بهترین لپ تاپ‌های گیمینگ را از این برند تهیه کنید چرا که دارای سخت افزار بسیار قدرتمند با قیمت پایین هستند و بیشتر گیمرها به سراغ برند hp خواهند رفت. برای مثال سری pavilion در نظر گیمرها بسیار محبوب است.

از طرف دیگر سری لپ تاپ Zbook در این برند بسیار مورد پسند مهندسان است چرا که دارای قطعات و سخت افزار قوی است که می‌تواند پاسخ گوی تمامی نرم افزارهای مهندسی باشد.

اگر خواهان خرید لپ تاپ استوک برند hp برای فعالیت‌های روزانه خود هستید می‌توانید سراغ سری‌هایی مانند EliteBook و ProBook بروید. البته لازم به ذکر است که برخی از لپ تاپ‌های این دو سری نیز قدرتمند بوده و می‌توانند پاسخ گوی گیمرها یا مهندسان باشند.

خرید لپ تاپ استوک Dell

این برند نیز مانند hp به دلیل مقاومت و کیفیت بالا در کنار قیمت مقرون به صرفه می‌تواند یکی از بهترین گزینه‌ها برای خرید لپ تاپ استوک باشد. بدنه لپ تاپ‌های برند دل بسیار معروف می‌باشند. در واقع این برند تمامی بخش‌های سخت افزار را در بدنه‌ای بسیار مقاوم قرار می‌دهند که از ضربه دیدن و خرابی لپ تاپ جلوگیری می‌کند. این برای افرادی مناسب است که در انداختن و خرابی لپ تاپ سابقه دارند.

خرید لپ تاپ استوک Lenovo

حتما نام برند لنوو را نیز شنیده‌اید. باید این برند را به عنوان یکی از بهترین و معروف‌ترین برندهای لپ تاپ معرفی کنیم که تعداد زیادی از افراد هنگام خرید لپ تاپ استوک سراغ این برند خواهند رفت. شاید امتیازی که خریداران به این برند داده‌اند به دو برند قبلی نرسد ولی این دلیل بر بد بودن لنوو نمی‌باشد و می‌توان گفت که این برند هیچ چیزی از دل و اچ پی کم ندارد.

خرید لپ تاپ استوک ایسوس

ایسوس یکی دیگر از برندهای معروفی است که هنگام خرید لپ تاپ استوک به خریداران پیشنهاد می‌شود. این برند به طراحی ظاهری زیبایی که دارد معروف است و دارای سری‌های مختلفی است که برای انواع کاربردها مورد استفاده قرار می‌گیرند.

جمع‌بندی

با توجه به مطالبی که در متن در رابطه با خرید لپ تاپ استوک اشاره شد، نسبت به جزئیات لپ تاپ استوک، کاربردهای آن، مزایا و معایب لپ تاپ‌های استوک، درجه‌بندی آن و نکات مهم حین خرید آگاهی کافی پیدا کردید. همچنین اشاره شد که امروزه خرید لپ تاپ به صورت استوک برای کاربران گزینه‌ای بسیار مقرون‌به‌صرفه‌تر و باکیفیت‌تر است.

از آنجا که خرید و فروش لپ تاپ‌های استوک در بازار بسیار گسترش پیدا کرده، متاسفانه برخی افراد سودجو نیز وارد این عرصه شده‌اند. بنابراین لازم است برای خرید لپ تاپ از نوع استوک حتماً با دانش و آگاهی کافی اقدام نمایید.

همچنین با خرید از فروشگاه‌های معتبر می‌توانید از خدمات پس از فروش نیز بهره‌مند شوید.

علاوه‌براین برخورداری از مهلت تست نیز یکی از نکات مهم در انتخاب و خرید لپ تاپ به شمار می‌رود که باعث می‌شود خریدی مطمئن انجام دهید و متضرر نشوید.

منبع

درمان آرتروز مچ پا با استفاده از فیزیوتراپی

ممکن است درد و ناراحتی را در ناحیه مچ پا تجربه کرده باشید، اما دلیل روشنی برای آن نداشته باشید. اولین مشکل مربوط به درد مفاصل این است که در مرحله اول باید به پزشک متخصص مراجعه کرد تا پس از معاینه کامل نظر خود را بدهد. زیرا ممکن است به بیماری خاصی مبتلا شده باشید و اقدامات ناآگاهانه شما باعث درد بیشتر و بدتر شدن شما شود.

آرتریت مچ پا یکی از آن شرایطی است که گاهی برای درمان آن نیاز به دستگاه فیزیوتراپی دارد. شاید برخی افراد نتوانند برای استفاده از این دستگاه به کلینیک مراجعه کنند، بنابراین می توانند از دستگاه های فیزیوتراپی خانگی استفاده کنند. قیمت دستگاه فیزیوتراپی به گونه ای است که بیمار به راحتی می تواند آن را خریداری و استفاده کند.

در این مقاله اطلاعاتی در مورد آرتروز مچ پا و درمان آن در اختیار شما قرار می دهیم.

آرتروز مچ پا چیست؟

دستگاه فیزیوتراپی

یکی از شناخته شده ترین بیماری های مفصلی مرتبط با مچ پا، آرتروز مچ پا است. علت اصلی این بیماری ساییدگی و پارگی تدریجی غضروف مچ پا است. وقتی این غضروف از بین برود باعث درد، مشکلات حرکتی و حتی التهاب می شود.

این تخریب می تواند بر اساس صدمات مختلف رخ دهد. به طور کلی پا در معرض خطر زیادی است و ممکن است به دلایل مختلف آسیب ببیند و حتی بشکند. به خصوص مچ پا به دلیل حساسیتی که دارد آسیب بیشتری می بیند. به عنوان مثال، یک پیچ خوردگی ساده می تواند مچ پا را بشکند و باعث آسیب دائمی شود.

بسیاری از این صدمات و شکستگی ها پس از مدتی بهبود می یابند، اما برخی از این اتفاقات در نهایت می تواند منجر به آسیب های جدی شود. در دراز مدت، برخی از این رویدادها باعث از بین رفتن غضروف مچ پا و آرتریت مچ پا می شود.

غضروف مفصلی قسمتی است که بین استخوان ها قرار می گیرد و از ساییدگی آنها به یکدیگر جلوگیری می کند. این قسمت نقش بسیار مهمی در محافظت از مفصل دارد و همچنین به شما کمک می کند راحت تر حرکت کنید و در هنگام راه رفتن احساس درد نکنید. هنگامی که غضروف مچ پای شما فرسوده می شود، استخوان ها به یکدیگر ساییده می شوند و شما احساس درد خواهید کرد.

البته لازم به ذکر است که این بیماری در افراد بالای 65 سال بیشتر رخ می دهد اما باید مراقب باشید زیرا ممکن است در سنین پایین تری نیز به آن مبتلا شوند.

علائم آرتروز مچ پا چیست؟

آرتروز مچ پا

آرتریت مچ پا علائم مختلفی دارد که با احساس آن حتما باید به پزشک مراجعه کنید. به این نکته توجه کنید که اگر به موقع اقدام نکنید و درمان را انجام ندهید، ممکن است دیگر نتوانید آن را درمان کنید و مجبور به مقابله با این بیماری شوید.

یکی از بارزترین علائم زمانی است که احساس درد شدید در مچ پا و پاهای خود می کنید یا هنگام راه رفتن احساس ضعف می کنید و نمی توانید برای مدت طولانی بی حرکت بایستید. علائم بعدی آن زمانی مشخص می شود که درد شما هنگام راه رفتن و انجام فعالیت های مختلف افزایش یابد.

هنگامی که به مچ پا فشار وارد می کنید و درد شدید احساس می کنید، ممکن است به آرتریت مچ پا مبتلا شوید. التهاب یا تورم مچ پا همراه با خشکی مفصل یکی دیگر از علائم است.

در صورت ابتلا به این بیماری نمی توانید زیاد حرکت کنید و دامنه حرکتی شما کاهش می یابد. همچنین هنگام حرکت، صدای سفت شدن استخوان ها را خواهید شنید.

مطمئن باشید که علائمی که تا اینجا ذکر کردیم طبیعی نیست و باید آنها را جدی بگیرید و همچنین خوددرمانی را متوقف کنید و حتما به پزشک مراجعه کنید تا درمان قطعی را برای شما تجویز کند.

آرتروز مچ پا چگونه درمان می‌شود؟

آرتروز مچ پا چگونه درمان می‌شود؟

به طور کلی باید این واقعیت تلخ را بیان کنیم که آرتروز هیچ مفصلی درمان قطعی ندارد. آرتریت مچ پا نیز از این قاعده مستثنی نیست. اما به دلیل درد و ناراحتی ناشی از این بیماری می توان با استفاده از روش هایی از درد پیشگیری کرد و علائم دیگر را کاهش داد.

اولین چیزی که بیمار باید به شدت رعایت کند این است که از ایستادن طولانی مدت و فعالیت های سنگین و خسته کننده که مچ پا را تحت فشار قرار می دهد خودداری کند. وقتی استخوان مچ پای شما تحریک شده و منقبض می شود، بیشتر به یکدیگر ساییده می شود و درد بیشتری احساس می کنید.

هنگامی که جریان خون در مفصل مچ پا افزایش می یابد، دردی که احساس می کنید کمتر و قابل تحمل تر می شود. برای افزایش جریان خون در این قسمت از بدن می توانید از کمپرس آب سرد یا گرم استفاده کنید.

طبیعتاً نمی توانید در گوشه ای آرام بنشینید و مجبور شوید برای انجام کارهایتان راه بروید. برای اینکه هنگام راه رفتن فشار کمتری به مچ پا وارد کنید و درد کمتری احساس کنید، می توانید از وسایل کمکی مانند عصا استفاده کنید. همچنین از دیوار یا وسایل کنار خود برای ایستادن یا نشستن استفاده کنید.

به طور طبیعی داروهایی مانند ایبوپروفن وجود دارد که برای تسکین درد استفاده می شود. این داروها داروهای ضد التهابی غیر استروئیدی نامیده می شوند. بیمار می تواند با کمک این داروها درد خود را کاهش دهد.

اگر بیمار شما اضافه وزن دارد، کاهش وزن به طور طبیعی می تواند کمک زیادی کند و فشار روی روش مچ پا را کاهش دهد.

موثرترین روش برای درمان آرتروز مچ پا فیزیوتراپی است. با استفاده از فیزیوتراپی می توانید از افزایش علائم و پیشرفت بیماری جلوگیری کنید. برای این منظور باید به پزشک مراجعه کنید تا شما را به طور دقیق معاینه کند و راهنمایی های لازم را بدهد.

فیزیوتراپیست با انجام تمرینات خاص و تمرینات فیزیوتراپی به شما کمک می کند تا درد خود را کاهش دهید. علاوه بر این، این تمرینات عضلات شما را قوی تر کرده و با افزایش انعطاف پذیری عضلات به کاهش درد کمک می کند.

آخرین گزینه جراحی است. اگر پزشک شما معتقد است که همه روش‌های غیرجراحی برای شما مناسب نیستند و نمی‌توانند کمک کنند، باید برای رهایی از درد خود را برای جراحی آماده کنید. اگر مراجعه به پزشک را به تعویق نیندازید، به این مرحله نخواهید رسید.

راهنمای خرید خمیر سیلیکون کارت گرافیک

خمیر سیلیکون یک رسانای انتقال دهنده‌ی گرماست که در قطعات پردازنده‌ی لپ تاپ مورد استفاده قرار می‌گیرد و فرایند انتقال حرارت را آسان‌تر می‌کند. با بروز علائمی مانند داغ شدن سیستم یا کم شدن سرعت آن متوجه می‌شویم که زمان عوض کردن خمیر سیلیکون رسیده است. به همین منظور قصد داریم در این مطلب یک راهنمای کامل برای خرید خمیر سیلیکون در اختیار شما قرار دهیم تا در صورت نیاز بتوانید بهترین خمیر سیلیکونی را خریداری کنید. تمامی این نکات به شما کمک می‌کند تا بتوانید بهترین عملکرد را در خرید لپ تاپ استوک داشته باشید.

موارد با اهمیت در خرید خمیر سیلیکون چیست؟

در مواقعی که سیستم کامپیوتر خانگی یا لپ تاپ بیش از اندازه داغ می‌شود یا وقتی که قصد دارید پردازنده‌های سیستم را اورکلاک کنید، لازم است از بهترین خمیر حرارتی بر روی پردازنده‌های سیستم استفاده کنید. زیرا داشتن یک رابط گرمایی قوی برای انتقال حرارت باعث می‌شود گرما با سرعت قابل قبولی به هیت سینک منتقل شود و فن‌های خنک کننده سیستم را از لحاظ حرارت در حالت تعادل قرار دهند.

به همین دلیل لازم است پیش از خرید خمیر سیلیکون به ویژگی‌های آن توجه کنید و نکات مهمی را در نظر داشته باشید تا هم هزینه‌ای که برای خرید می‌پردازید هدر نرود و هم با استفاده کردن از خمیر سیلیکون نامرغوب سلامت قطعات سخت افزاری سیستم کامپیوتر مانند کارت گرافیک را به خطر نیندازید.

علاوه بر این موارد اگر قصد دارید تا از لپ تاپ استوک استفاده کنید، باید نسبت به تست خمیر سیلیکون آن دقت داشته باشید. خرید لپ تاپ استوک یکی از راه حل‌ها برای استفاده از امکانات این ابزار ارزشمند ولی با قیمت کم است. امروزه برای این که بتوانیم یک سری از کارهای واجب خود را انجام دهیم، به لپ تاپ نیاز داریم و شاید قیمت بالای آن مشکل ساز شود. به همین دلیل است که خرید لپ تاپ استوک پیشنهاد می‌شود. شما برای اینکار باید قسمت‌های مختلف لپ تاپ را بررسی نمایید تا بعدا دچار مشکل نشوید.

ویژگی‌های با اهمیت در انتخاب بهترین خمیر سیلیکون شامل موارد زیر است:

میزان انتقال حرارت

مهم‌ترین اصلی که در خرید خمیر سیلیکون باید به آن توجه شود، قابلیت انتقال حرارت است. چون کیفیت و مرغوبیت خمیر با قدرت آن برای انتقال حرارت ارتباط مستقیم دارد. بهتر است اطلاع داشته باشید، خمیرهای سیلیکونی با کیفیتی که در ساخت آن ترکیبات فلز به کار رفته باشد در انتقال حرارت قوی‌تر هستند. به همین دلیل لازم است به راندمان خمیر سیلیکون که مورد استفاده قرار می‌گیرد، توجه شود.

با توجه به اینکه هوا رسانای خوبی برای انتقال گرما نیست، استفاده از خمیر سیلیکون کارت گرافیک می‌تواند انتقال حرارت به هیت سینک را آسان‌تر کند. به این ترتیب احتمال داغ شدن سیستم کامپیوتر کمتر می‌شود و قطعات سخت افزاری آن سالم می‌ماند.

بسته بندی خمیر سیلیکون

یکی دیگر از نکات مهمی که هنگام خرید خمیر سیلیکون باید به آن توجه شود نوع بسته بندی محصول است. بسته بندی خمیرهای سیلیکونی باید به شکلی باشد که بتوان از آن در چند مرحله استفاده کرد و لازم نباشد بعد از یک بار استفاده مابقی خمیر را دور بریزید. به همین جهت بهترین خمیر سیلیکون کارت گرافیک در بسته‌ بندی‌هایی به شکل سرنگ تولید می‌شود که مصرف کننده فقط به میزان نیاز از خمیر بردارد و مابقی آن در معرض خشک شدن قرار نگیرد.

مراحل آموزش تعویض خمیر سیلیکون کارت گرافیک آسان و برای تمام انواع خمیرهای موجود در بازار یکسان است؛ به طوری‌که کاربران غیر حرفه‌ای هم می‌تواند با استفاده از آموزش‌ها اقدام به تعویض خمیر سیلیکون نمایند.

دوام خمیر سیلیکون

برای خرید خمیر سیلیکون کارت گرافیک باید به ویژگی مهم میزان دوام و طول عمر خمیر سیلیکون توجه شود. با اینکه عمر مفید خمیر سیلیکون به نحوه‌ی استفاده از سیستم کامپیوتر بستگی دارد، اما لازم است از خمیرهای مرغوب استفاده شود تا مدتی قابل قبول پاسخگوی نیازهای سیستم کامپیوتر باشد. خرید خمیر سیلیکون که قوام مناسبی ندارد و شل است، توصیه نمی‌شود، زیرا با بالا رفتن حرارت آب می‌شود و روی قطعات دیگر می‌ریزد و کارایی و دوام ندارد.

عدم وجود ترکیبات سمی

پیش از خرید خمیر سیلیکون باید بررسی دقیقی در مورد محتویات خمیر داشته باشید که حاوی مواد سمی یا مواد خورنده نباشد. زیرا خمیرهای که حاوی این مواد مضر باشند موجب آسیب به قطعات سخت افزاری کامپیوتر می‌شوند.

برند خمیر سیلیکون

برند تولید کننده خمیر سیلیکون در کیفیت و قیمت آن تاثیرگذار است. برندهای معروف و مطرح، محصولات با کیفیت و مرغوب با قدرت رسانایی بالا تولید می‌کنند. در ادامه چند مورد از بهترین برندهای خمیر سیلکون را معرفی می‌کنیم.

· خمیر سیلیکون کول مستر

برند مطرح کول مستر با جدیدترین فناوری‌های ساخت انواع محصولات با کیفیت و حرفه‌ای خمیر سیلیکون را تولید می‌کند. محصولات متنوع این برند در بسته‌‌بندی‌های کوچک و بزرگ برای کاربران حرفه‌ای، اورکلاکرهایی که نگران دمای بالای پردازنده هستند و گیمرها مناسب است.

· خمیر سیلیکون آرکتیک

یکی از مرغوب‌ترین خمیرهای سیلیکونی موجود در بازار خمیر سیلیکون آرکتیک است. بسته بندی محصولات مختلف این برند برای چندین بار استفاده مناسب است و مابقی خمیر فاسد نمی‌شود، به همین دلیل خمیرهای آرکتیک پیشنهاد بسیار خوبی برای خرید خمیر سیلیکون است.

بهترین خمیر سیلیکون برای ماینر و کارت گرافیک خمیری است که تازه و مرغوب باشد و بتواند حرارت را به خوبی به هیت سینک انتقال دهد تا سیستم کامپیوتر داغ نشود. همچنین قیمت خمیر سیلیکون یکی دیگر از مواردی است که باید خریداران به آن توجه کنند.

· خمیر سیلیکون دیپ کول

خرید خمیر سیلیکون دیپ کول به افرادی پیشنهاد می‌شود که تمایل دارند از خمیر در دماهای مختلف استفاده کنند. زیرا خمیرهای تولید شده توسط این شرکت مشتریان را راضی نگه می‌دارد و در دمای منفی هم عملکرد مطلوبی دارد.

· خمیر سیلیکون اکس پی

یکی دیگر از برندهای مطرح برای خرید خمیر سیلیکون با کیفیت، مربوط به برند اکس پی است. این محصول درجه کیفی ساخت بالایی دارد و توانسته استانداردهای جهانی در زمینه‌ی تولید خمیر سیلیکون را کسب کند. به همین دلیل علاوه بر اینکه برای گیمرها و کاربران عادی قابل استفاده است، برای اورکلاک کردن پردازنده‌ها نیز قابل استفاده است.

این شرکت محصولات خود را در مدل‌ها و قابلیت انتقال حرارتی متفاوت تولید می‌کند. ویژگی خاص بسته بندی برند اکس پی این است که تا چند مرتبه می‌توان از خمیرهای سیلیکونی استفاده کرد.

مجموعه‌ی مدیران شاپ انواع خدمات تعمیر قطعات سخت افزاری کامپیوتر و الکترونیکی را توسط تکنسین‌های با مهارت به مشتریان ارائه می‌کند. هزینه‌ی خدمات معقول و منطقی است و در کوتاه‌ترین زمان انجام می‌شود.

عایق انتقال جریان الکتریسته

یکی از مهمترین ویژگی‌های بهترین خمیر سیلیکونی این است که حرارت بالا را به خوبی بین پردازنده و هیت سینک انتقال می‌دهد اما در برابر جریان الکتریسیته عایق بسیار مناسبی است. در واقع ترکیبات به کار رفته در این خمیرها از بروز اتصالات کوتاه و آسیب به قطعات سخت افزاری جلوگیری می‌کنند.

جمع بندی

خمیر سیلیکون ماده‌ای است که روی پردازنده نصب می‌شود و از آسیب به قطعات سخت افزاری به دلیل بالارفتن حرارت سیستم جلوگیری می‌کند. وقتی خمیر سیلیکون سفت شود کارایی انتقال گرما را از دست می‌دهد و باید تعویض شود. در این مطلب تمام نکاتی که لازم است قبل از خرید خمیر سیلیکون کارت گرافیک اطلاع داشته باشید را بررسی کردیم.

دستگاه فیزیوتراپی برجیس

مشکلات استخوانی عموما با استفاده از تمارین فیزیوتراپی قابل حل هستند و بیشترین روش درمانی توصیه شده برای هر کدام از این بیماری‌ها، فیزیوتراپی است چرا که اکثر پزشکان تلاش می‌کنند تا کار بیمار به عمل جراحی نکشد. دستگاه فیزیوتراپی برجیس، نوعی دستگاه است که شما می‌توانید آن را در منزل مورد استفاده قرار دهید و دیگر نیازی به مراجعه به درمانگاه نداشته باشید. شرکت تجهیزات پزشکی برجیس ارائه دهنده بهترین دستگاه‌های فیزیوتراپی می‌باشد که شما تنها با مراجعه به سایت این شرکت می‌توانید خرید خود را انجام دهید.

منبع
